Toyota Dyna/Toyoace
2011-07 → present · chassis BZU600,TRC600,TRU600,XZC6##,XZU6## · catalogue 751190 · Japan
Supported model
Data version 2019-05
Frame
146 part groups · 42 illustrations
Illustrations
512139
512136

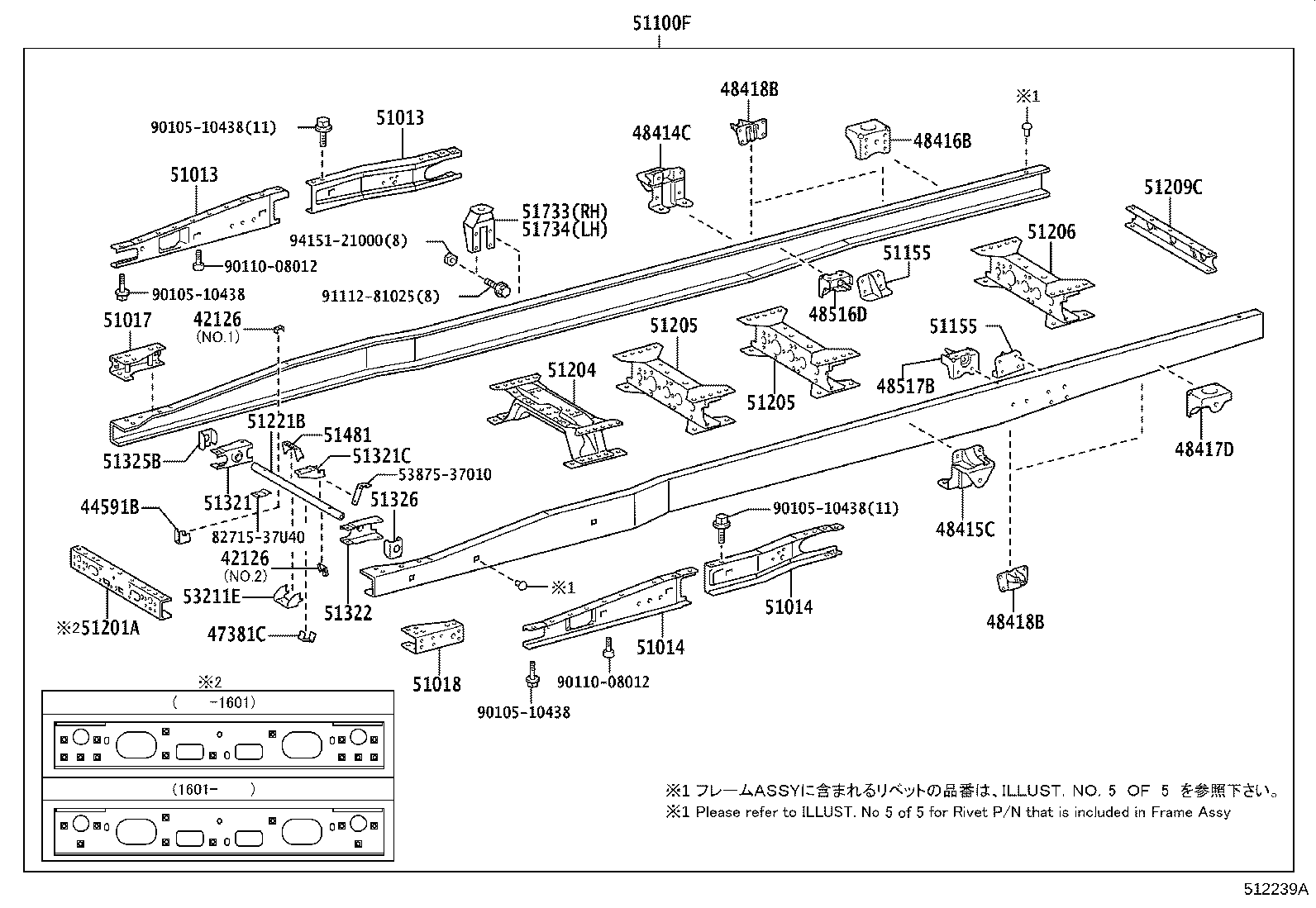

512239A

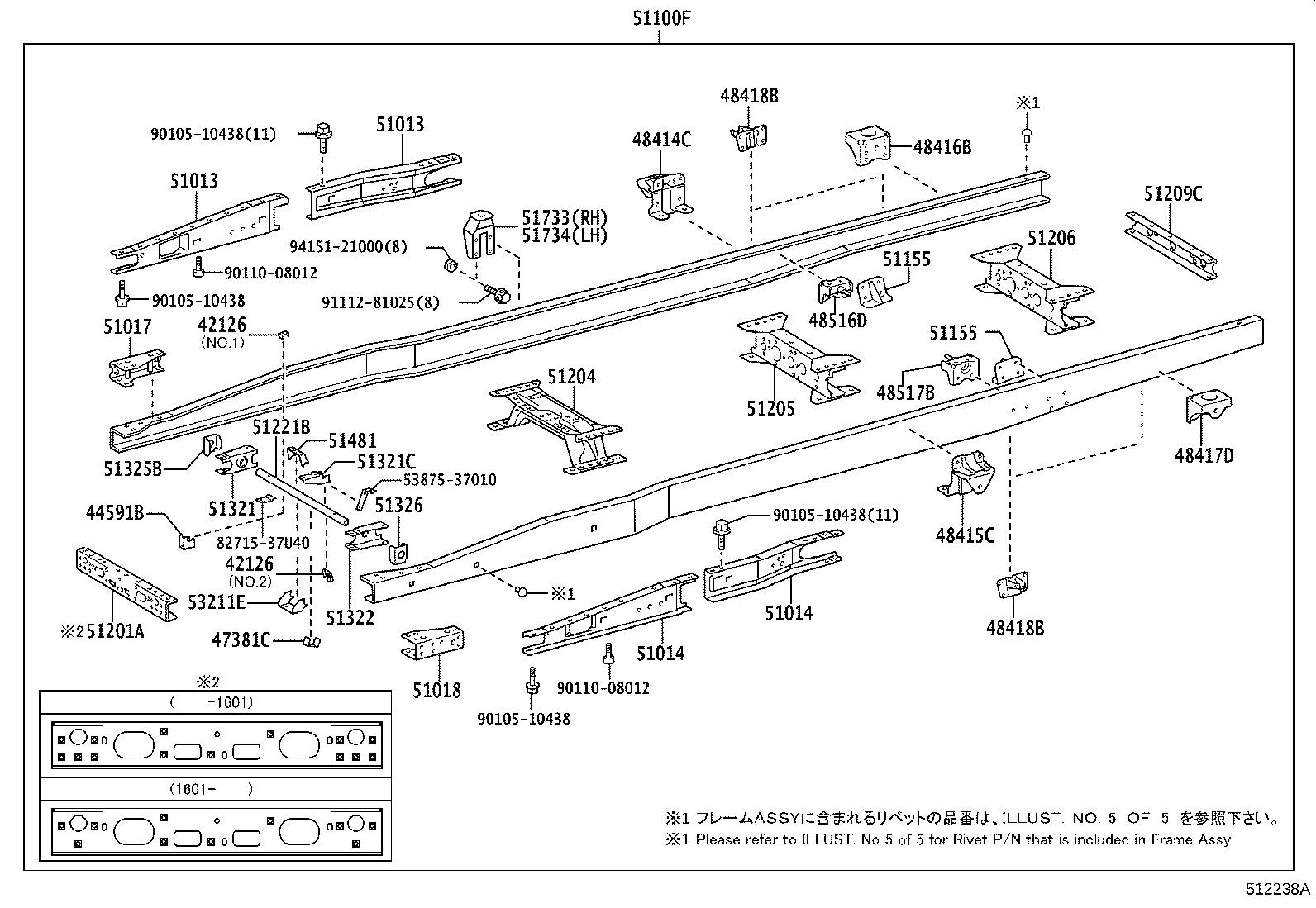

512238A

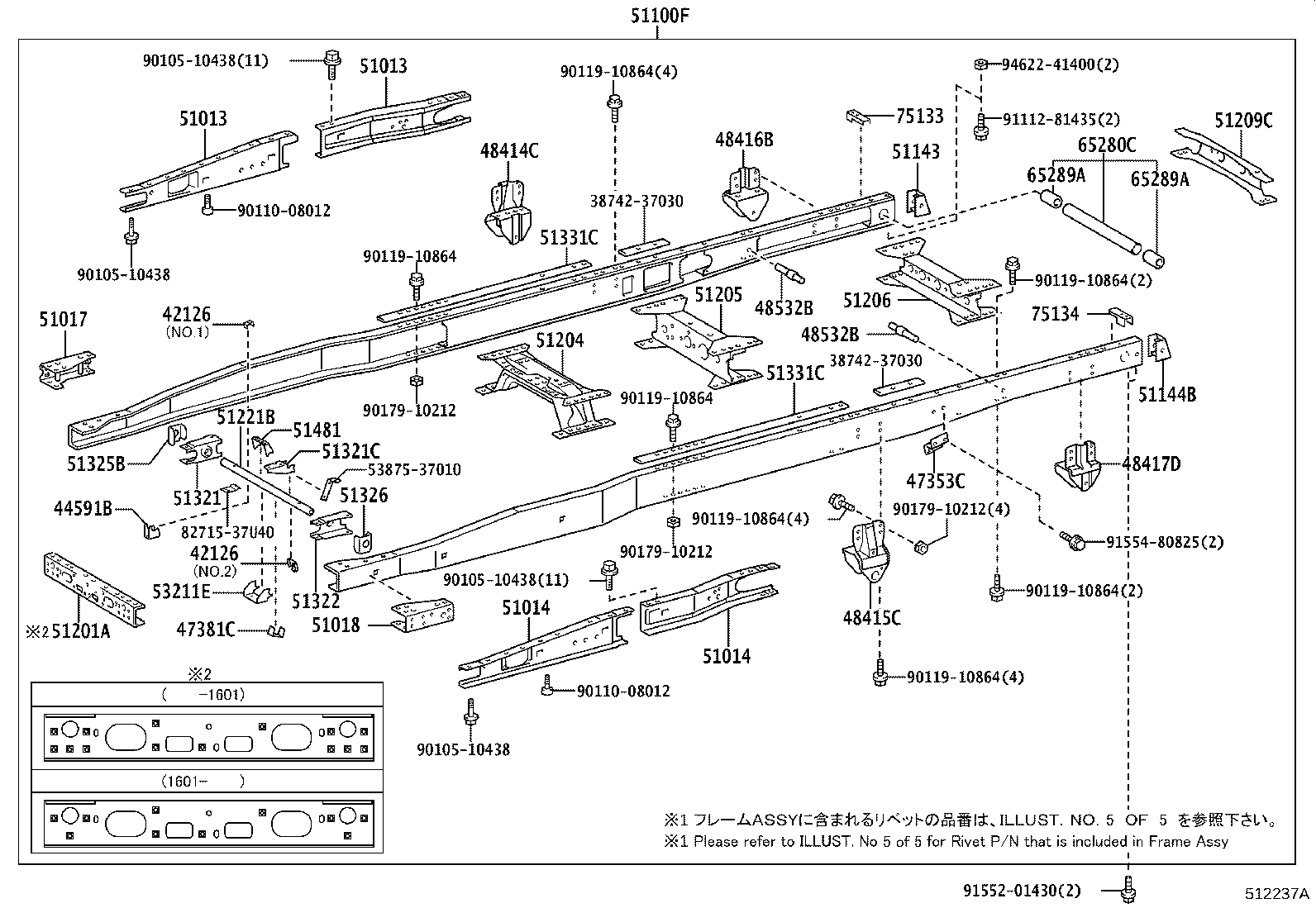

512237A

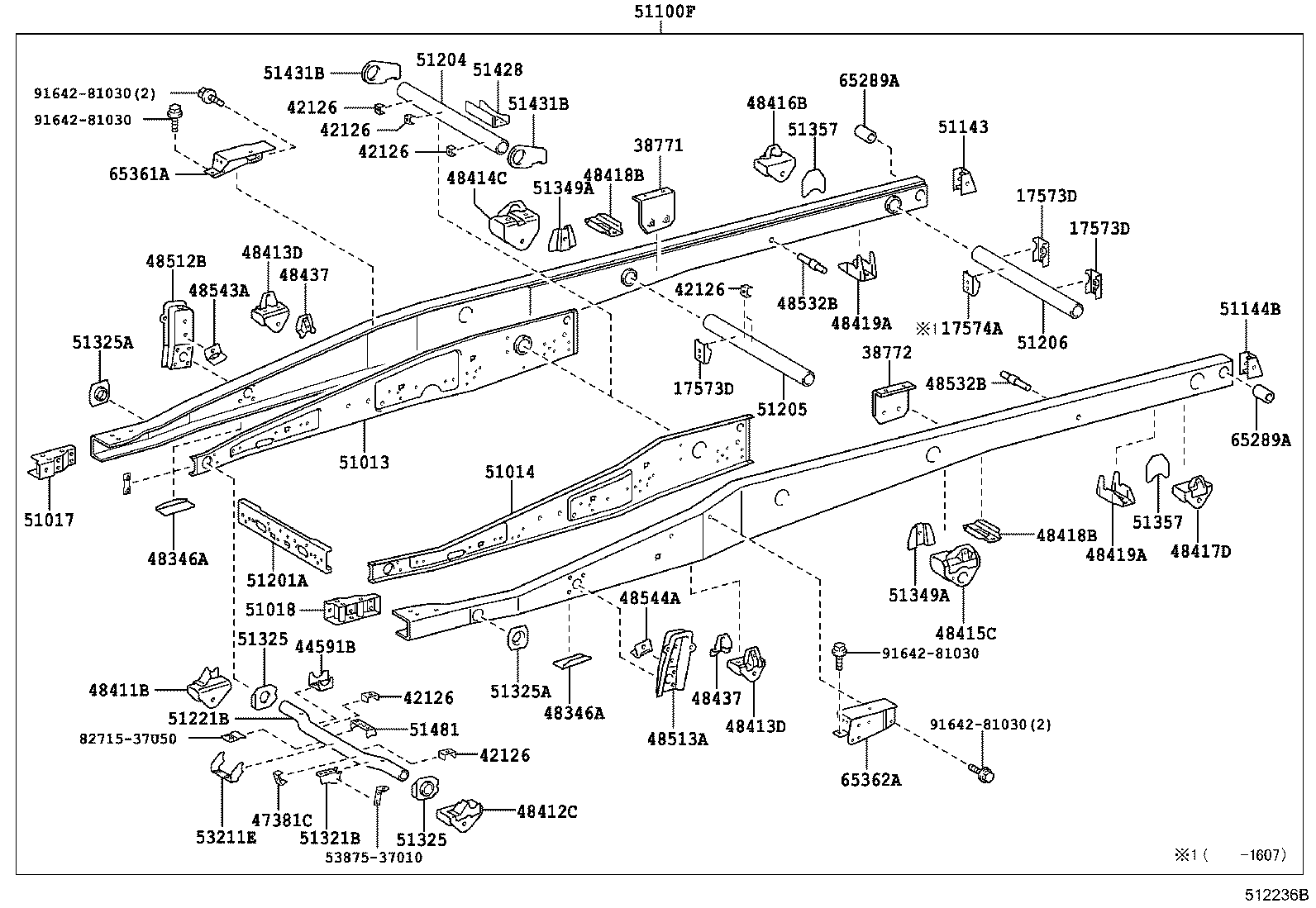

512236B

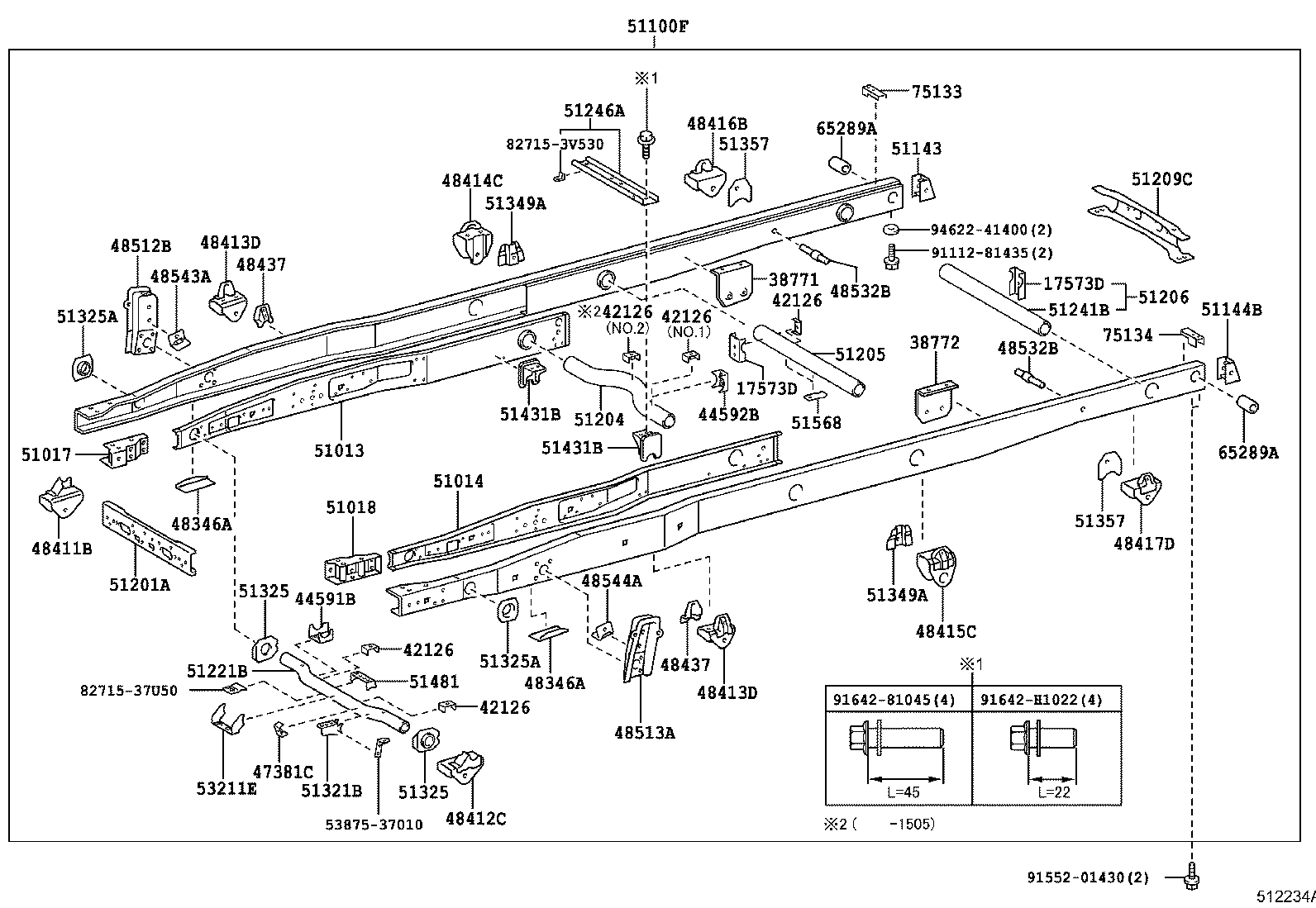

512234A

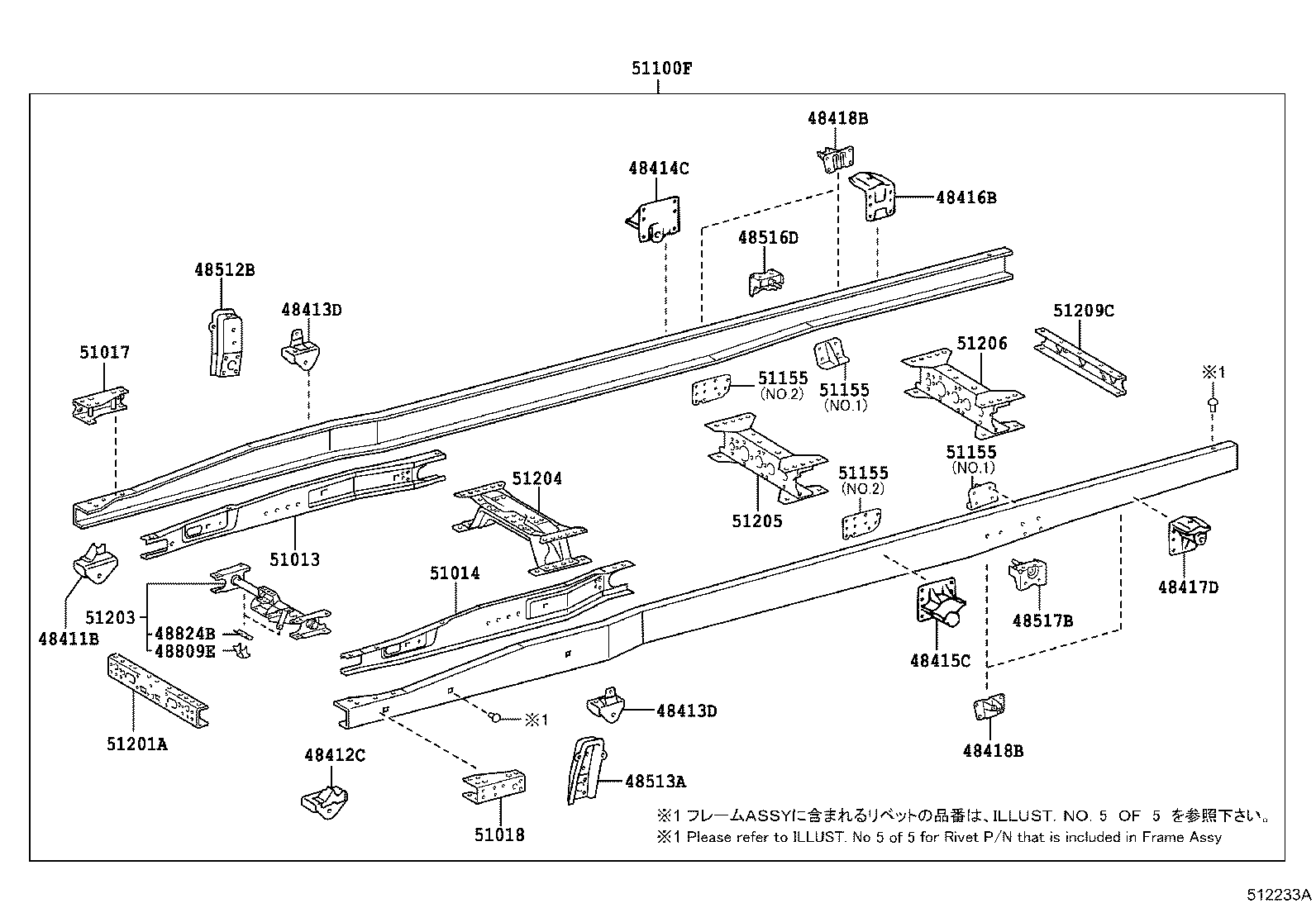

512233A

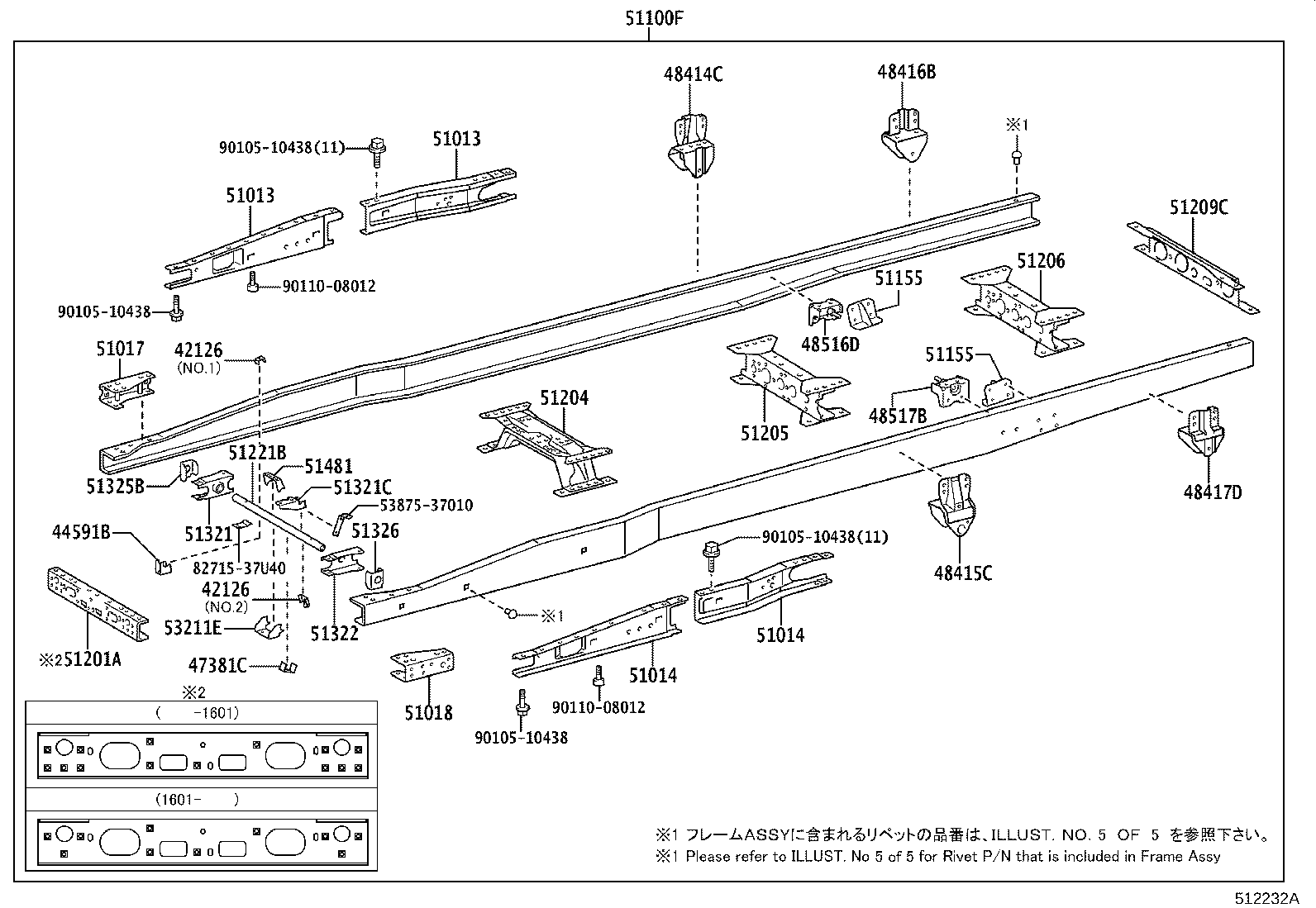

512232A
512230A

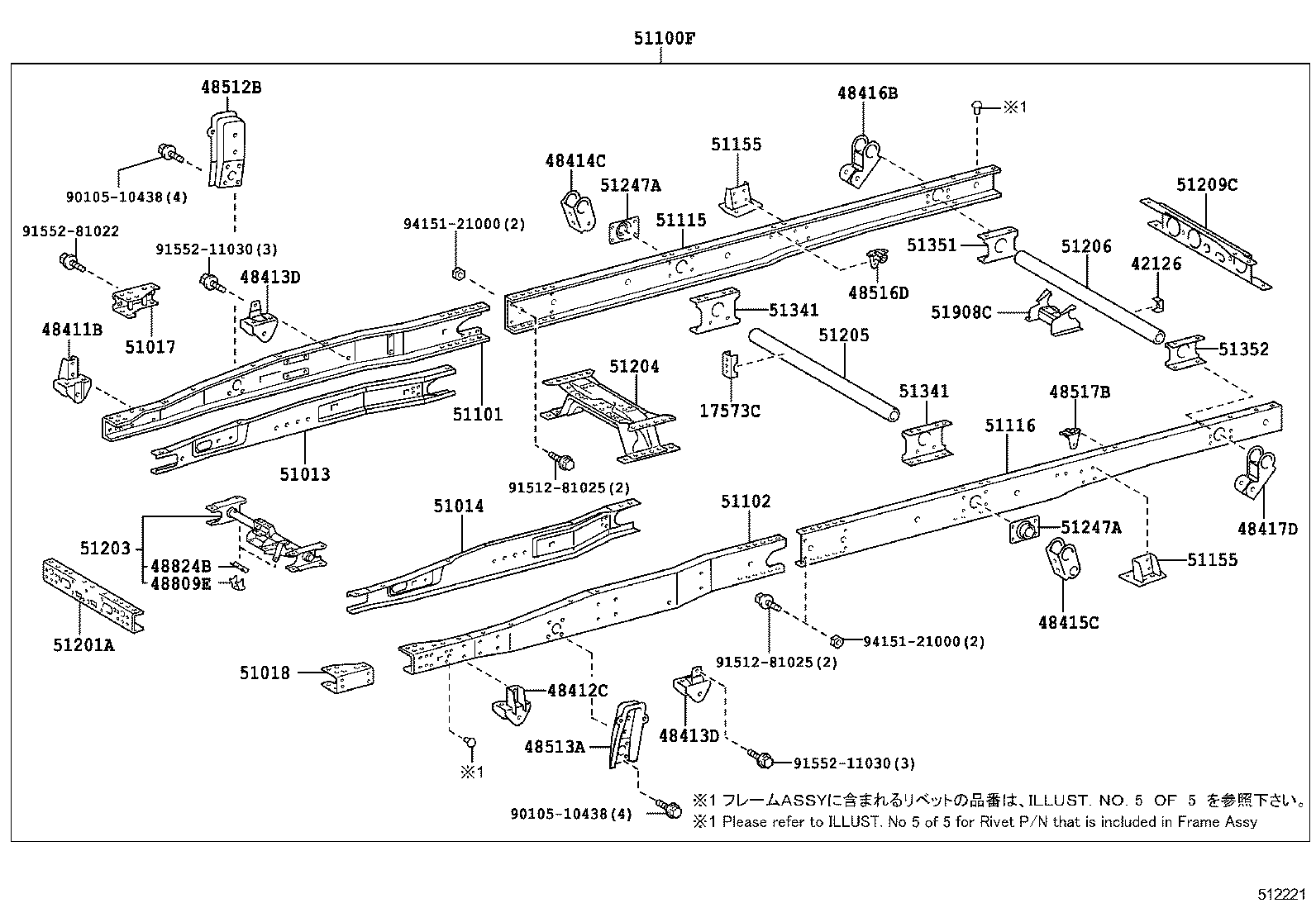

512221

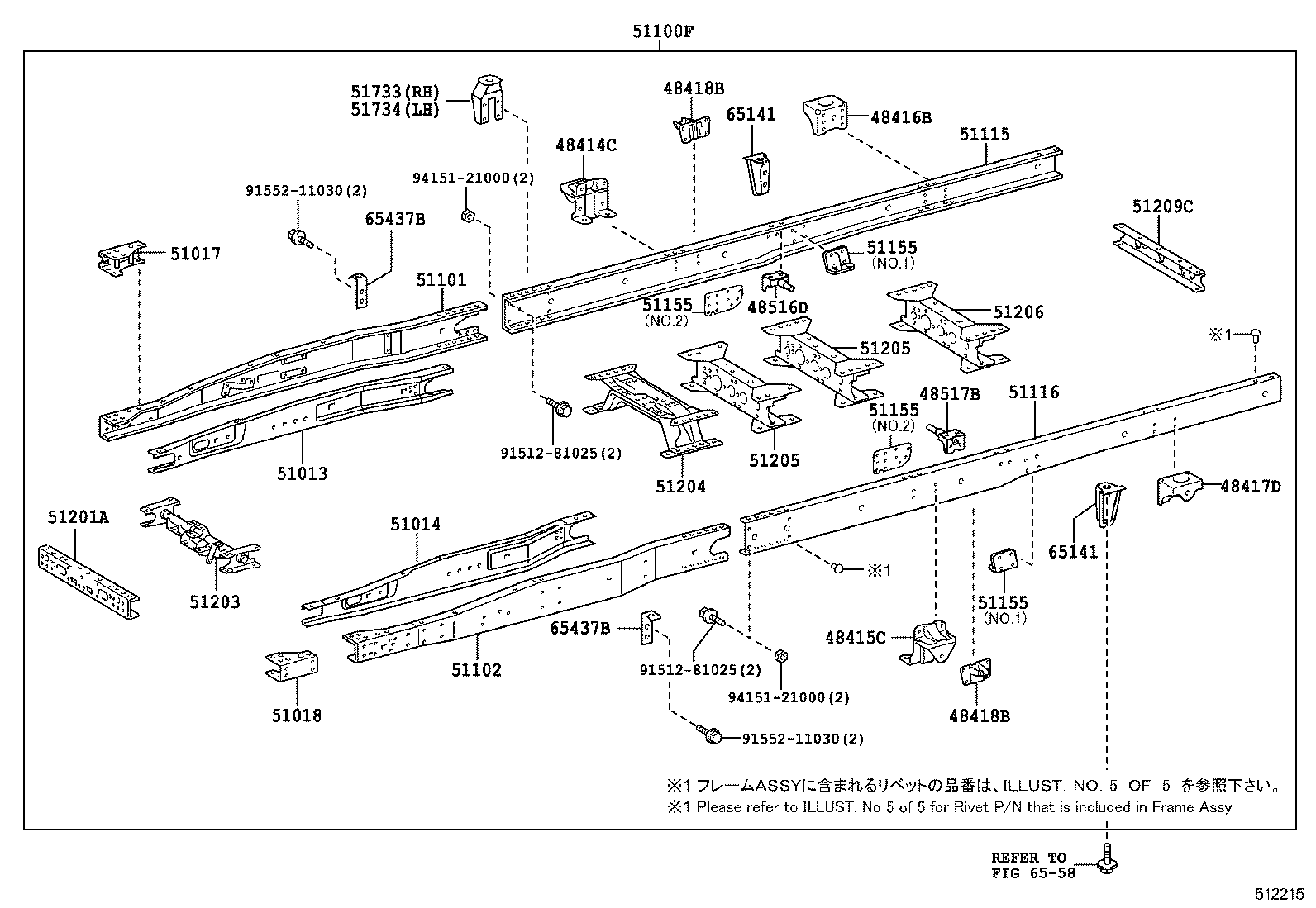

512215

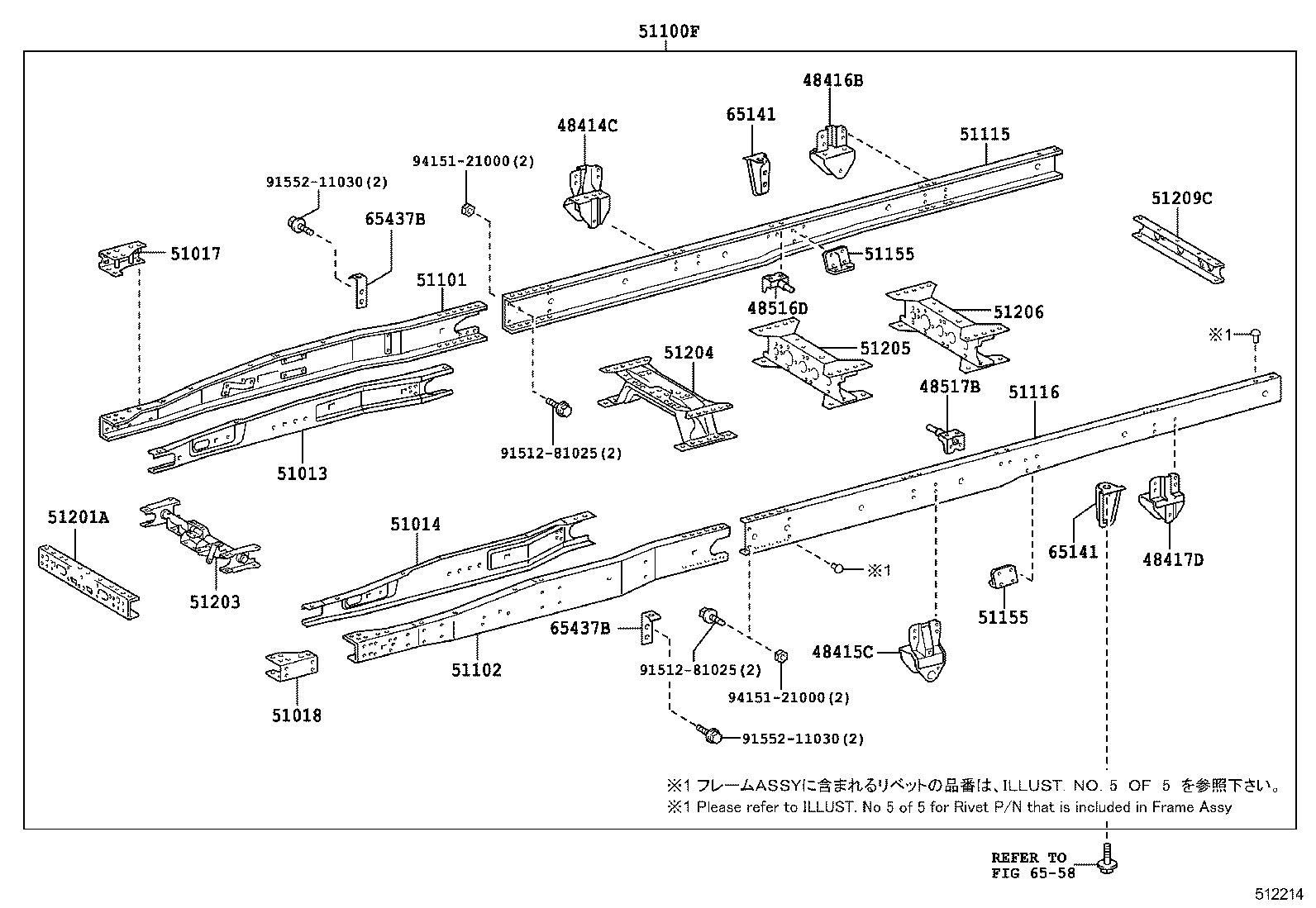

512214

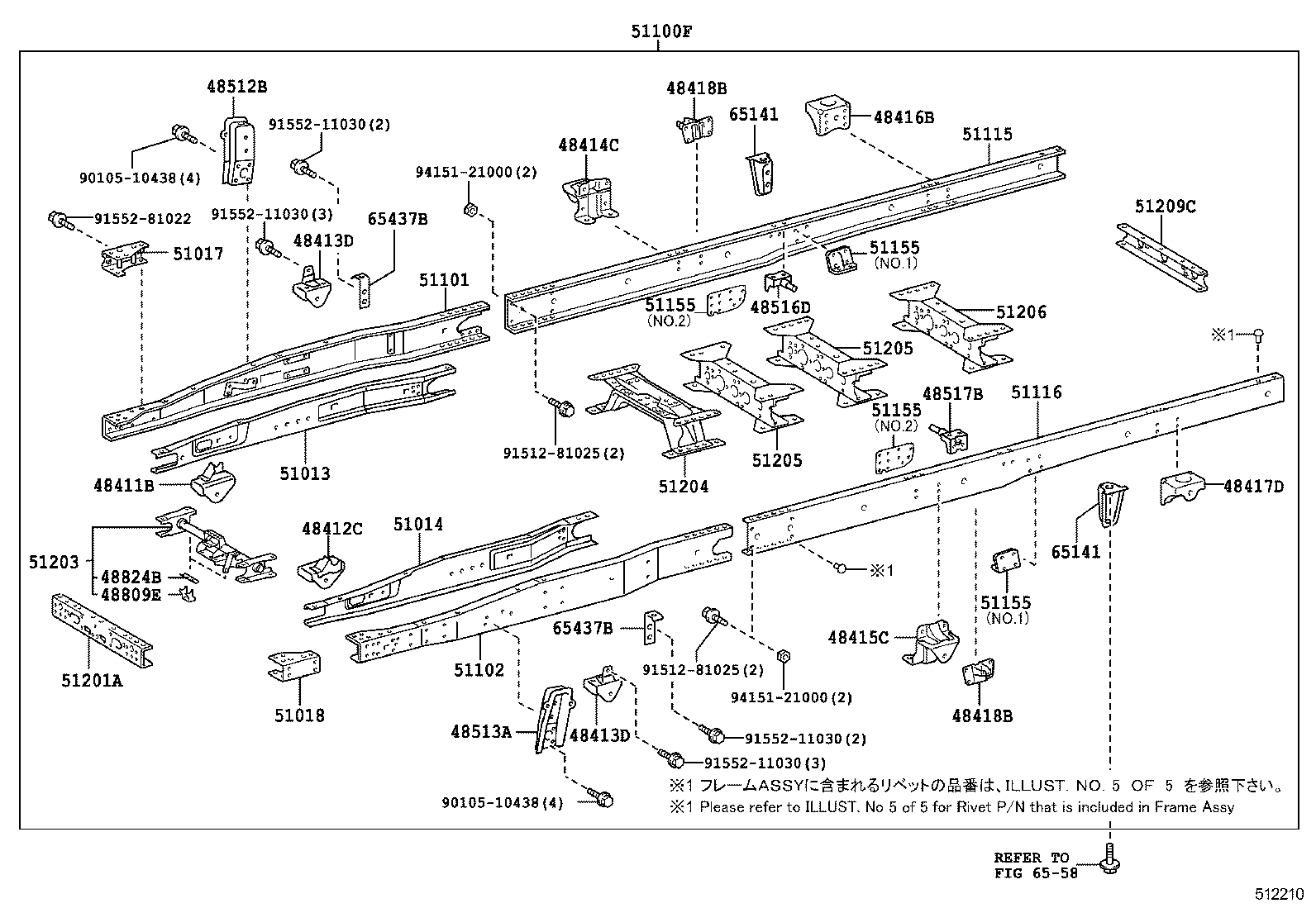

512210

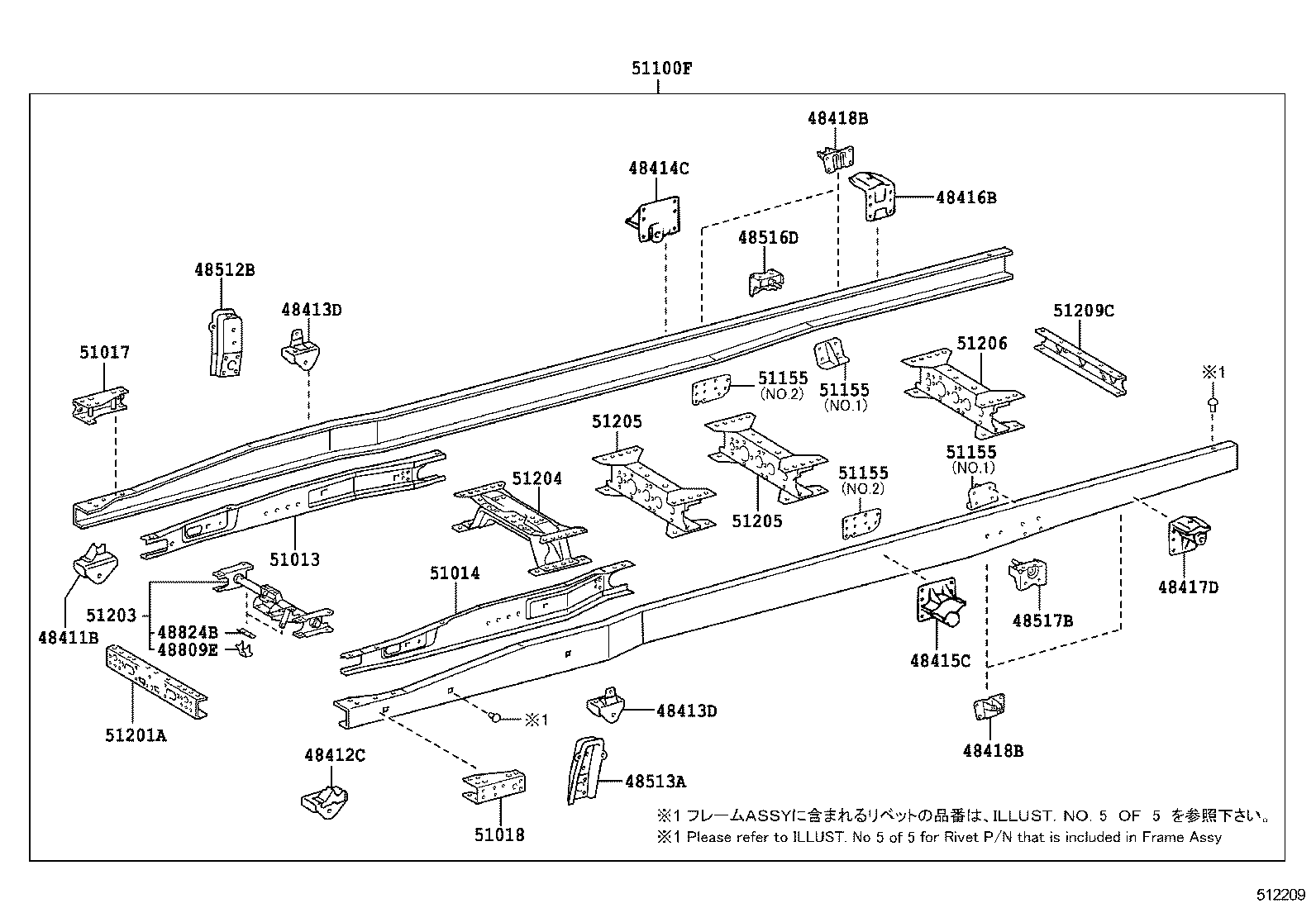

512209

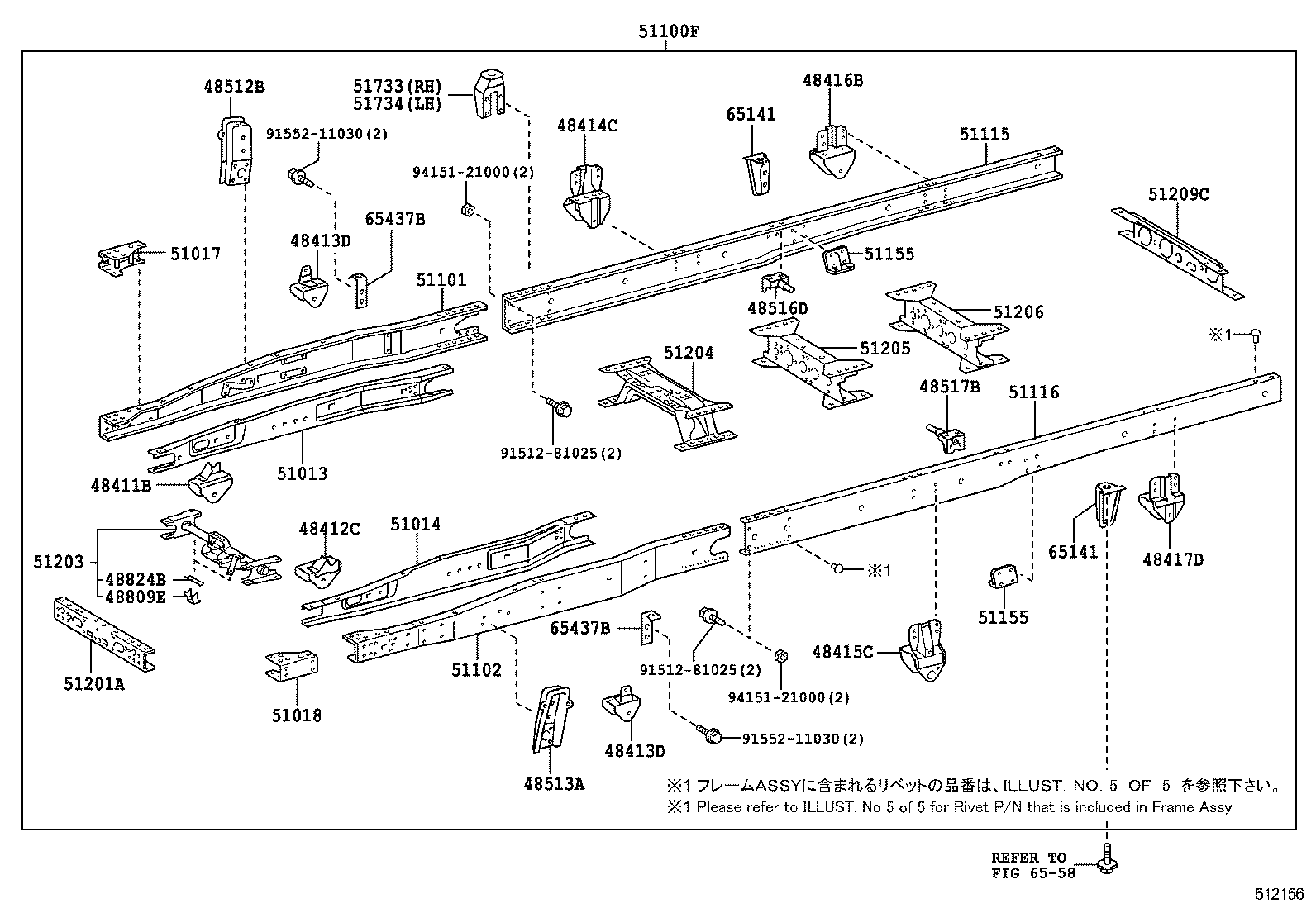

512156

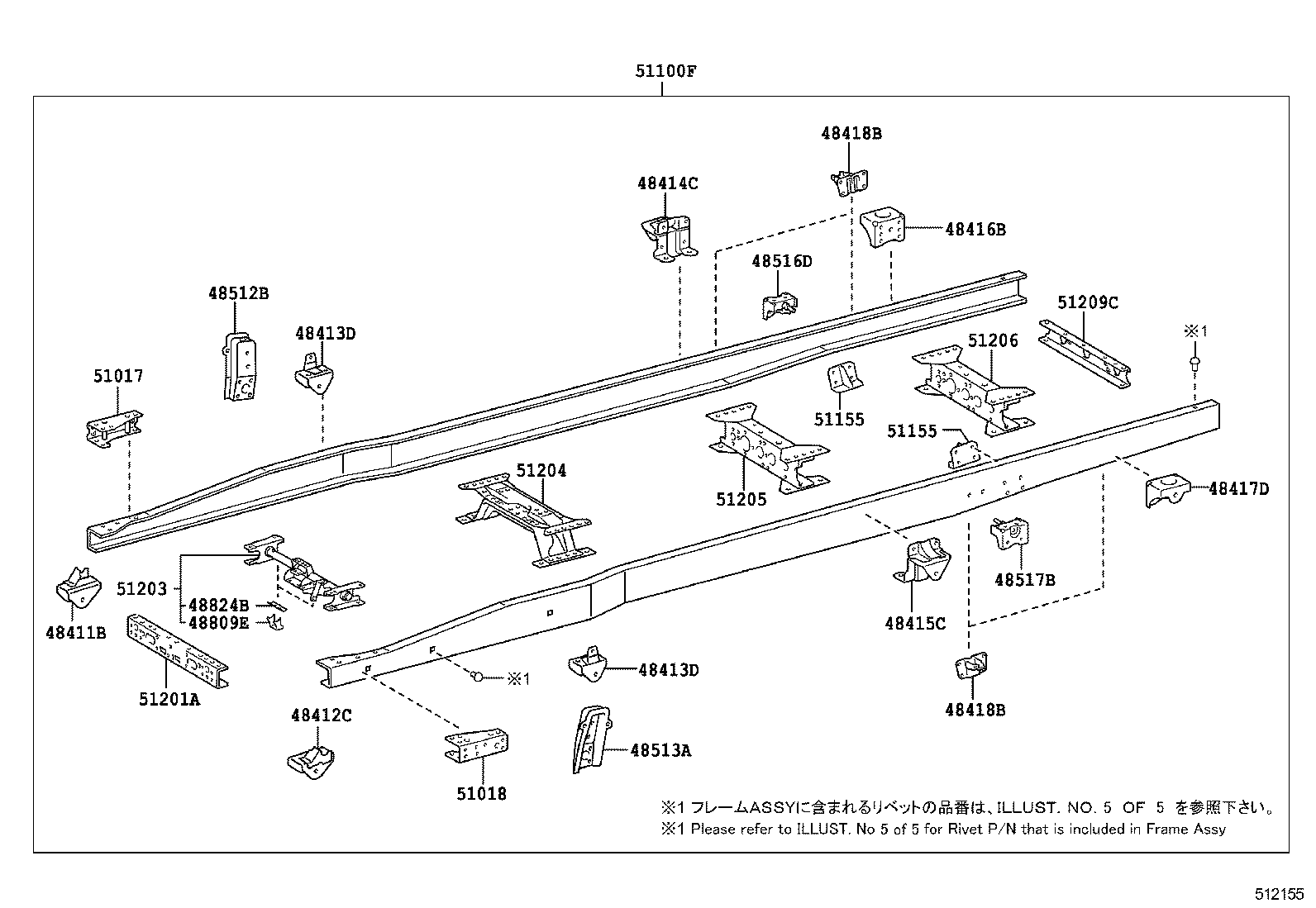

512155

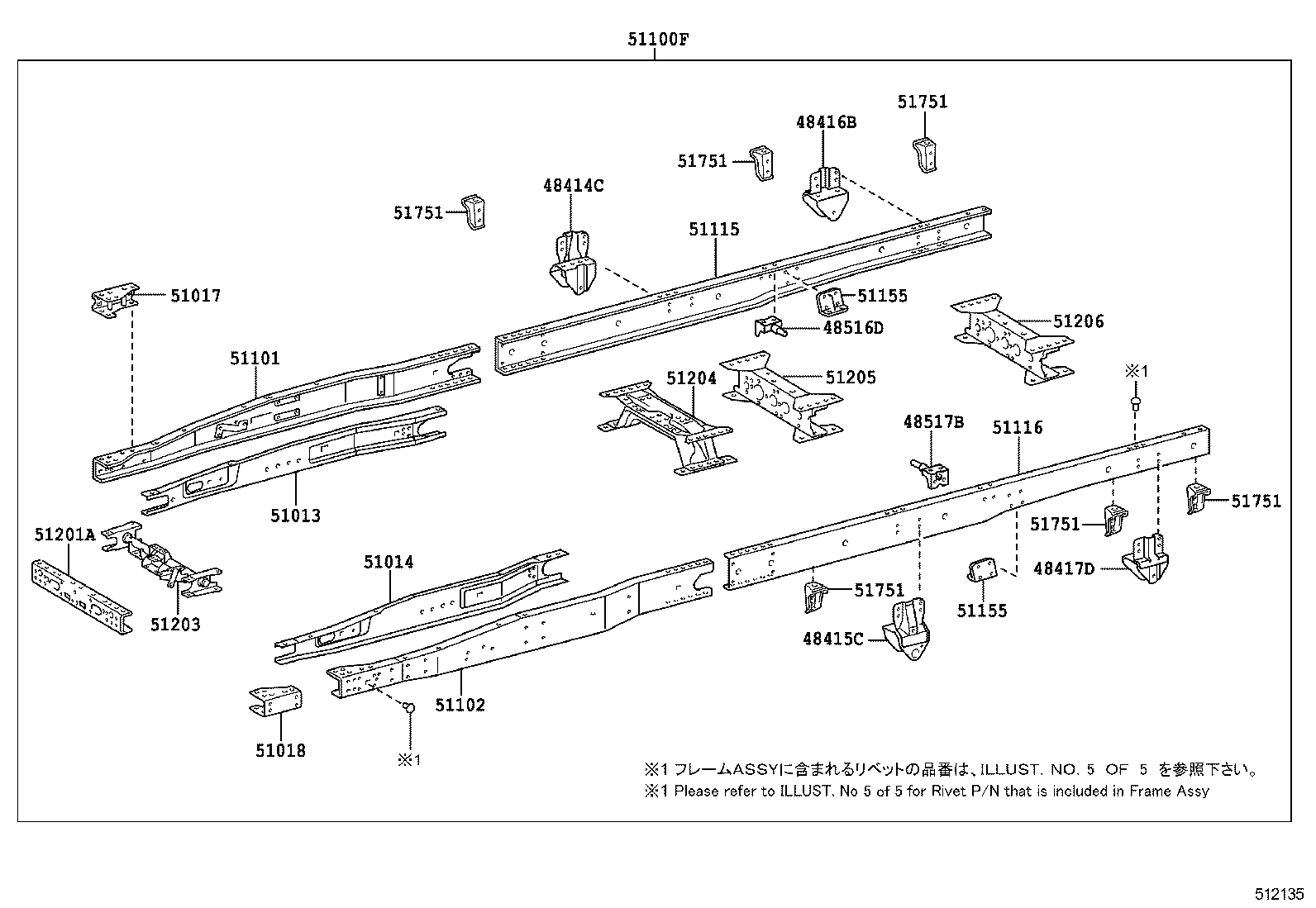

512135

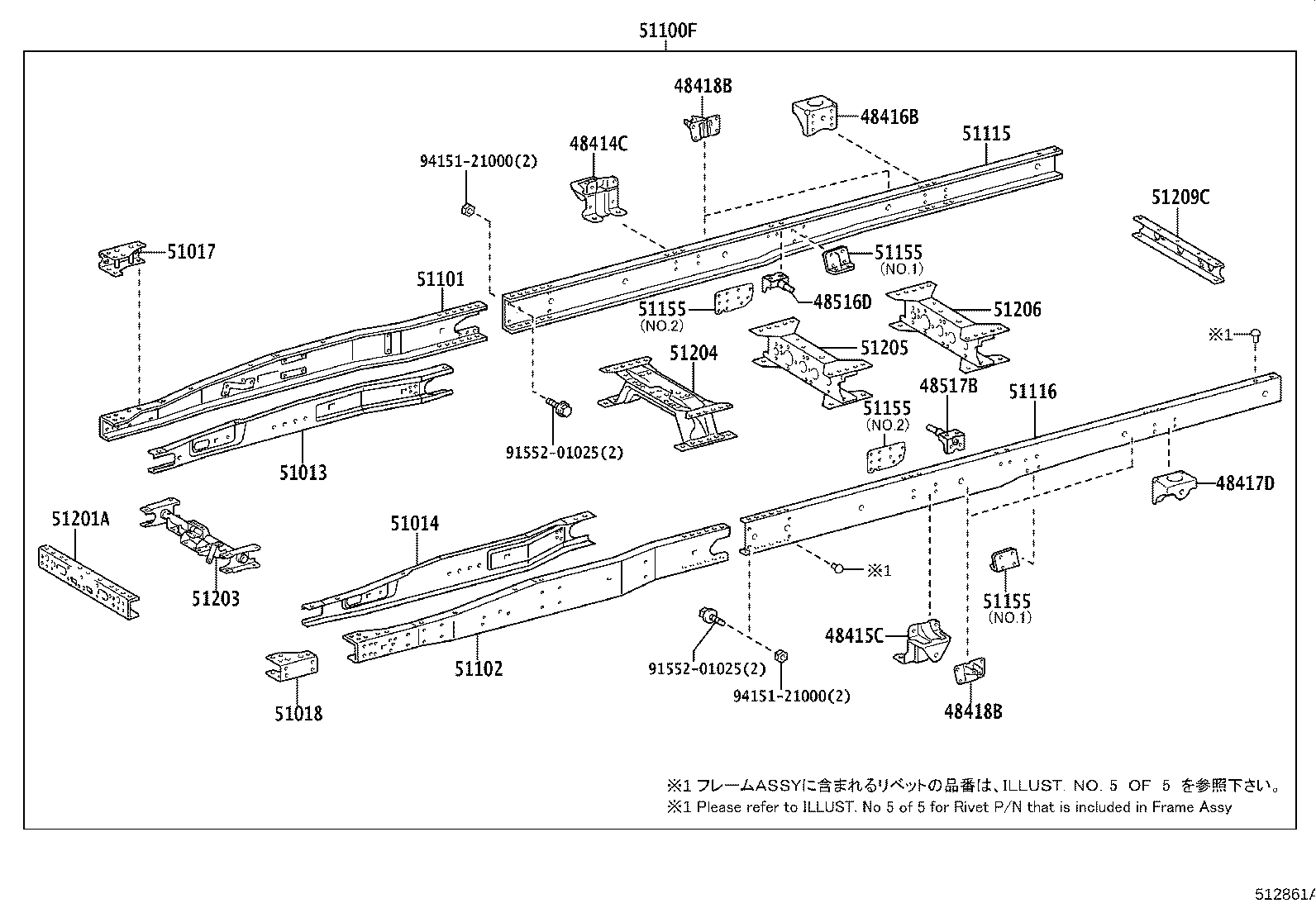

512861A

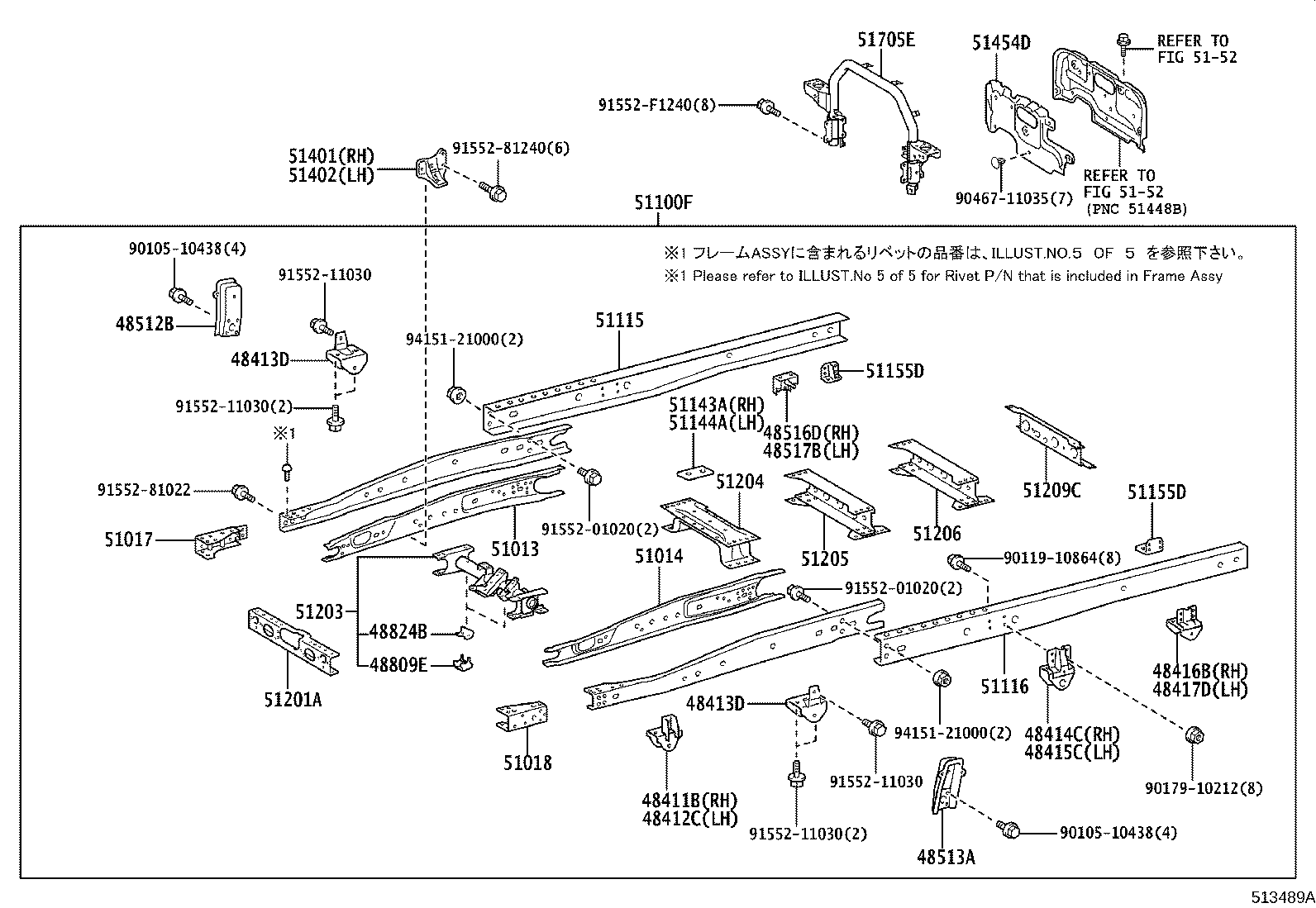

513489A

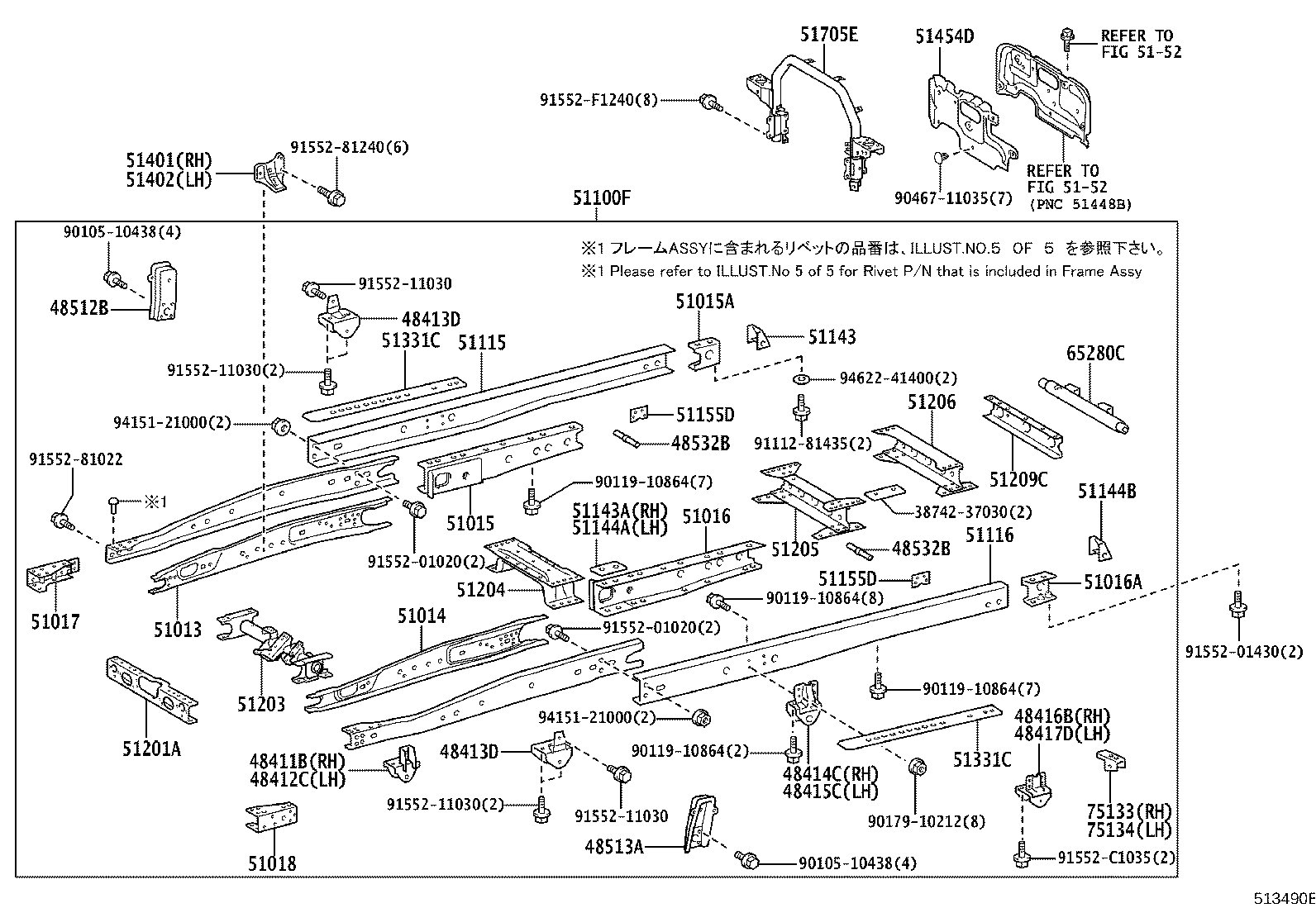

513490B

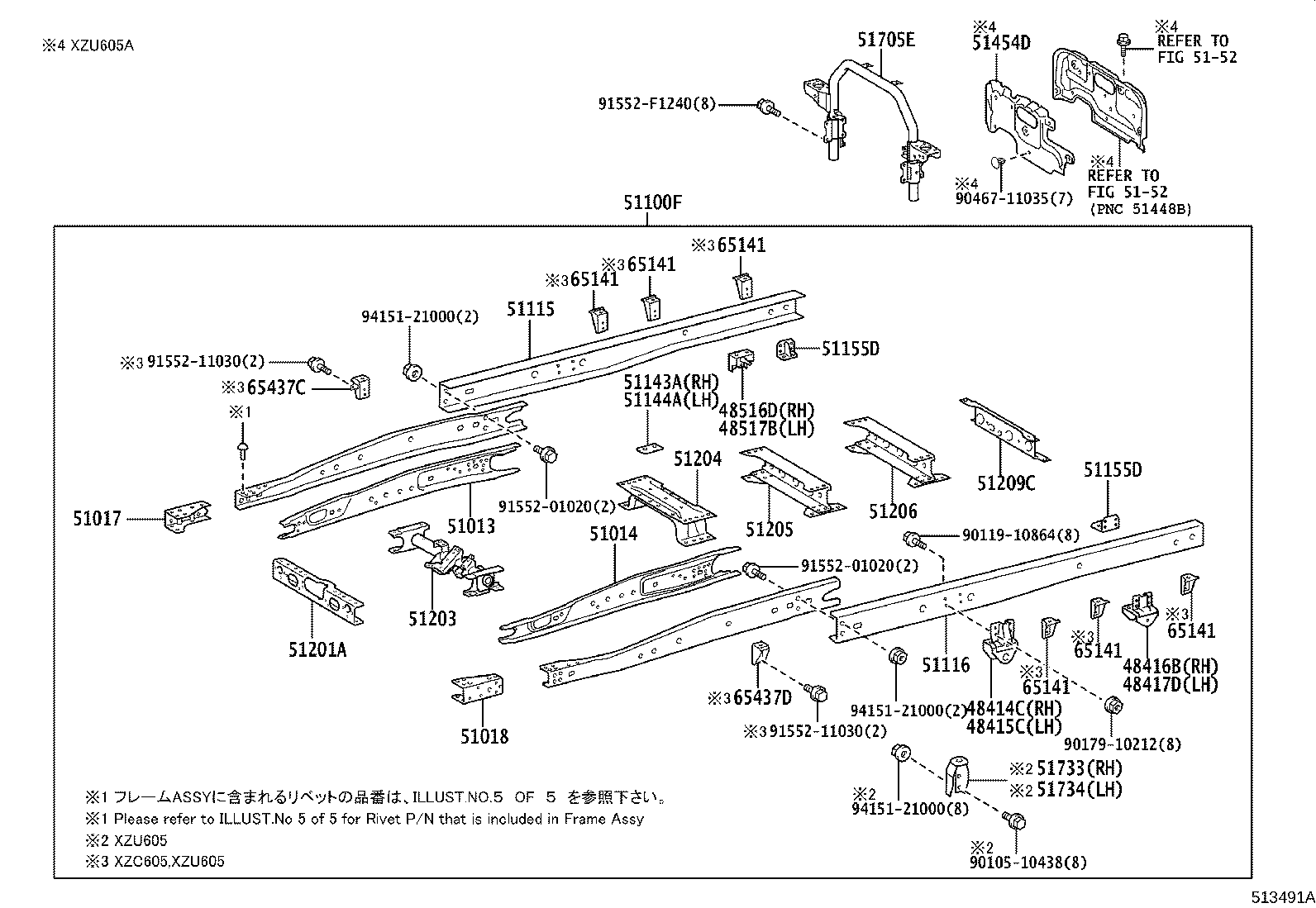

513491A

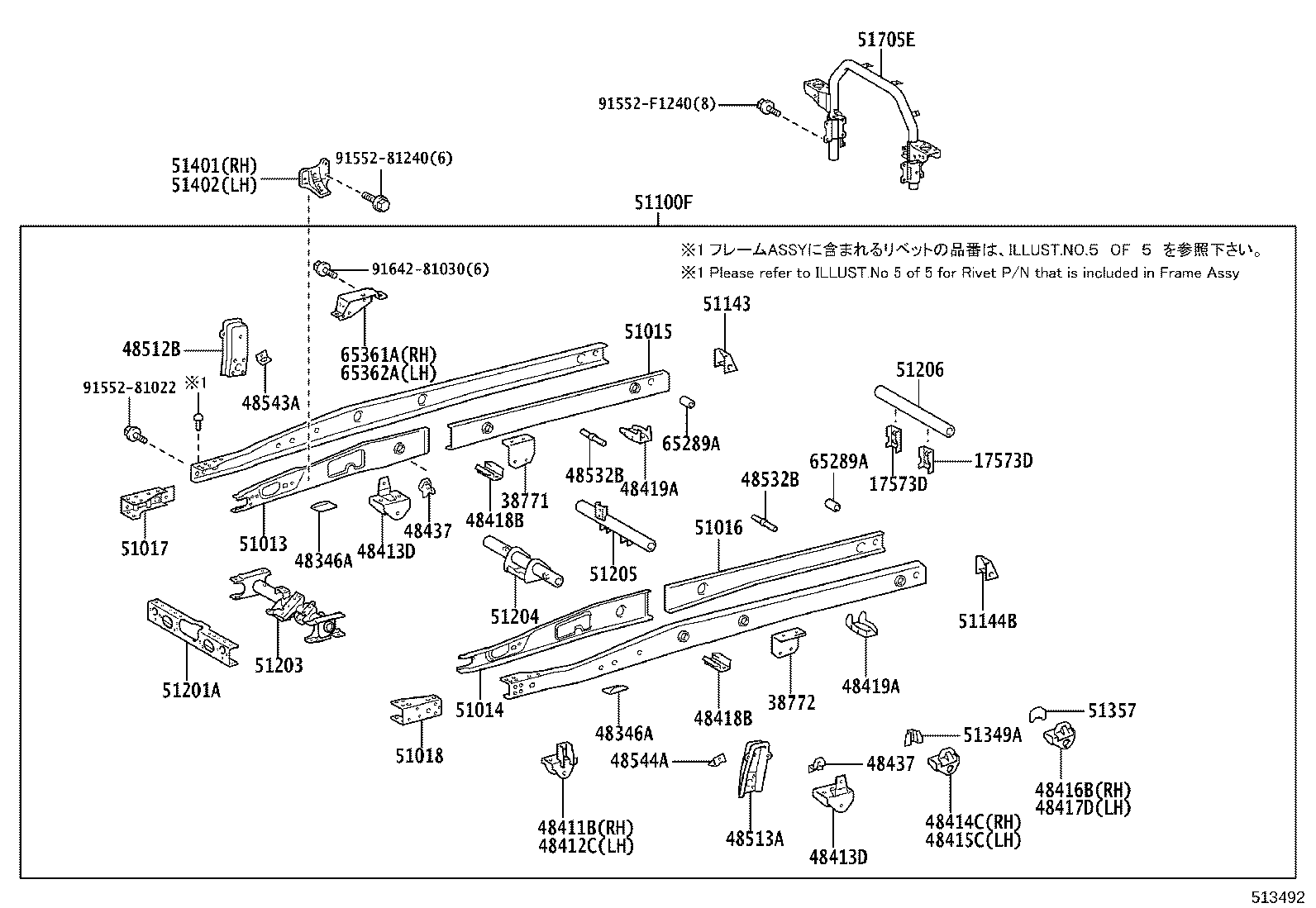

513492

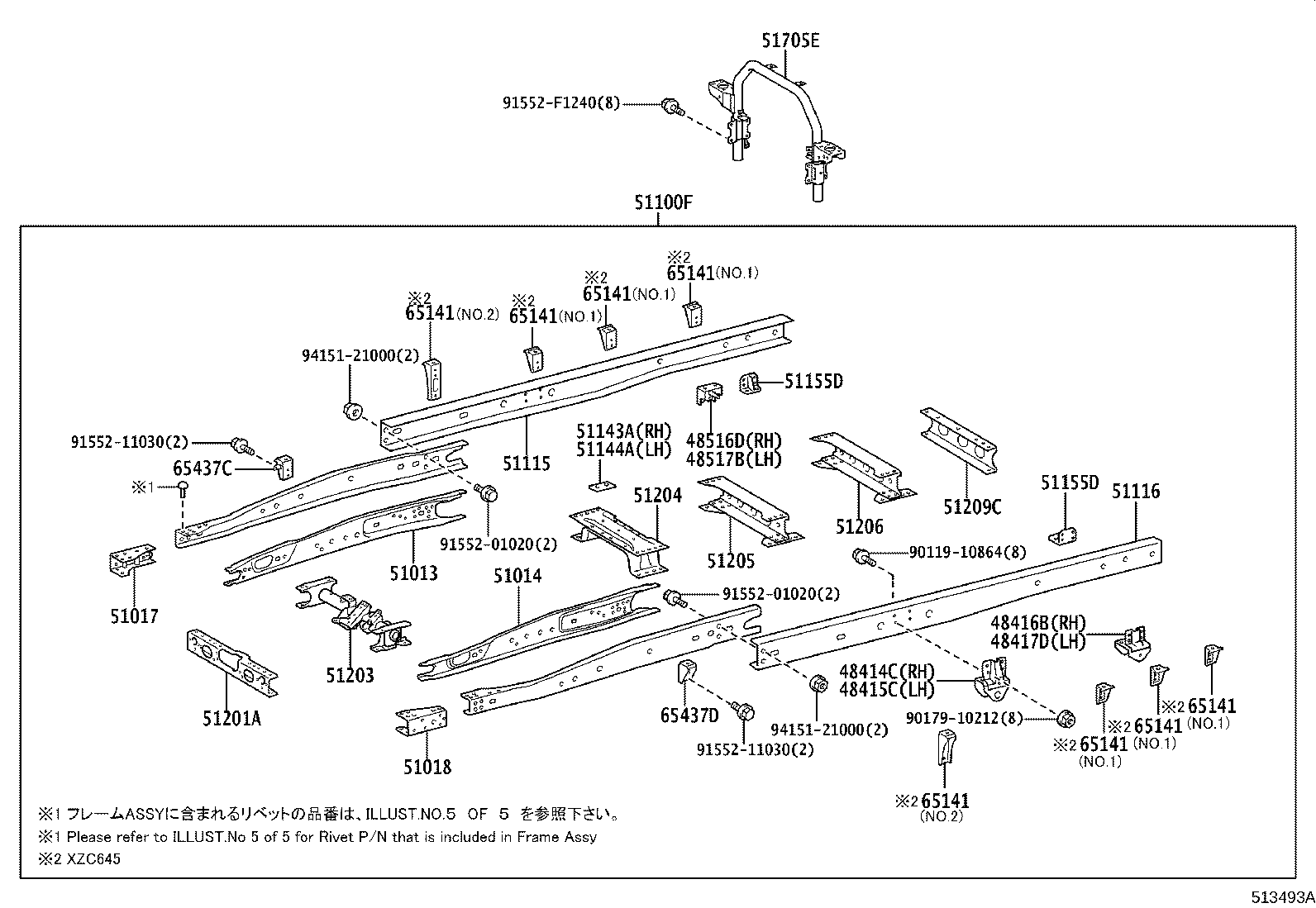

513493A

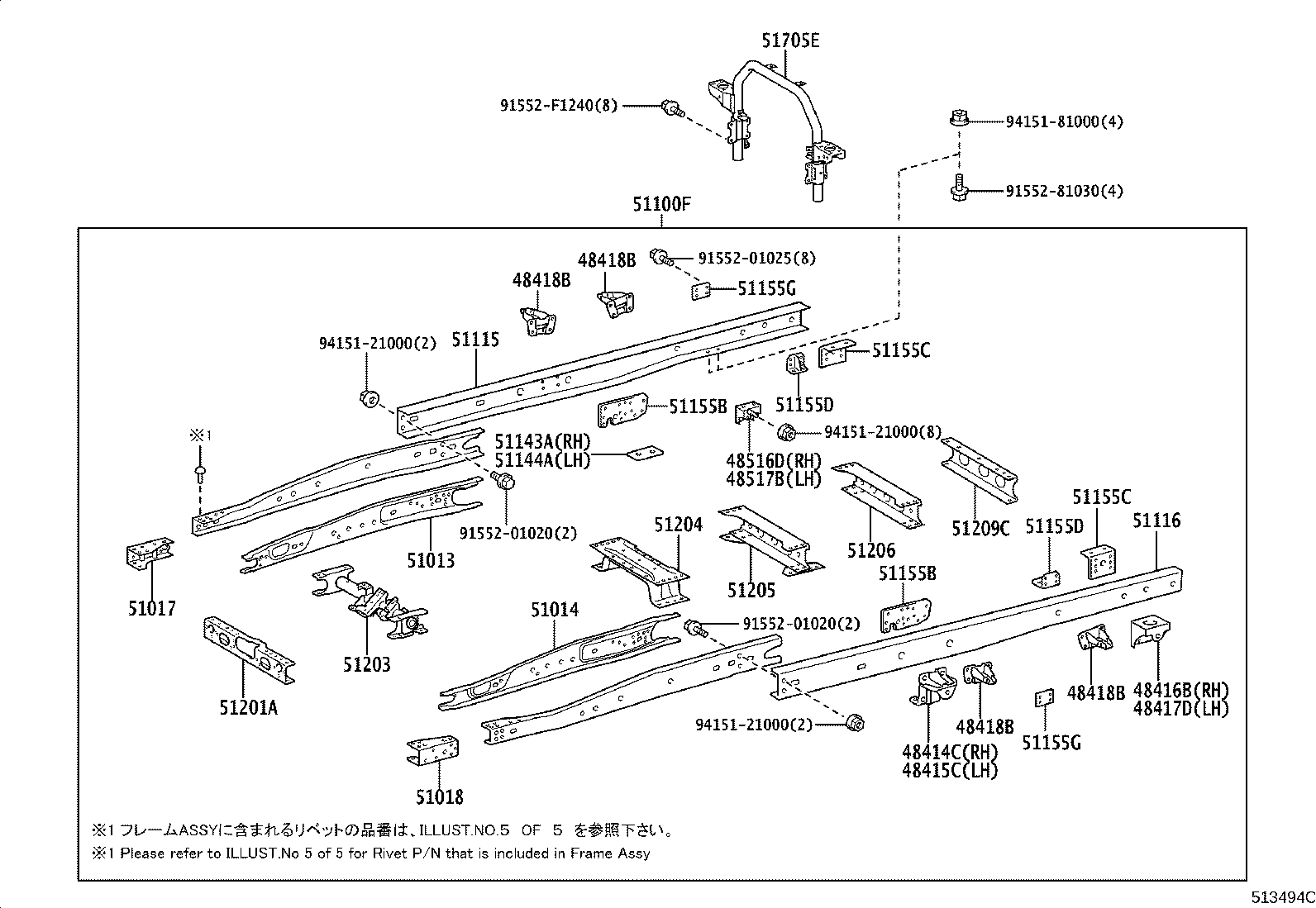

513494C

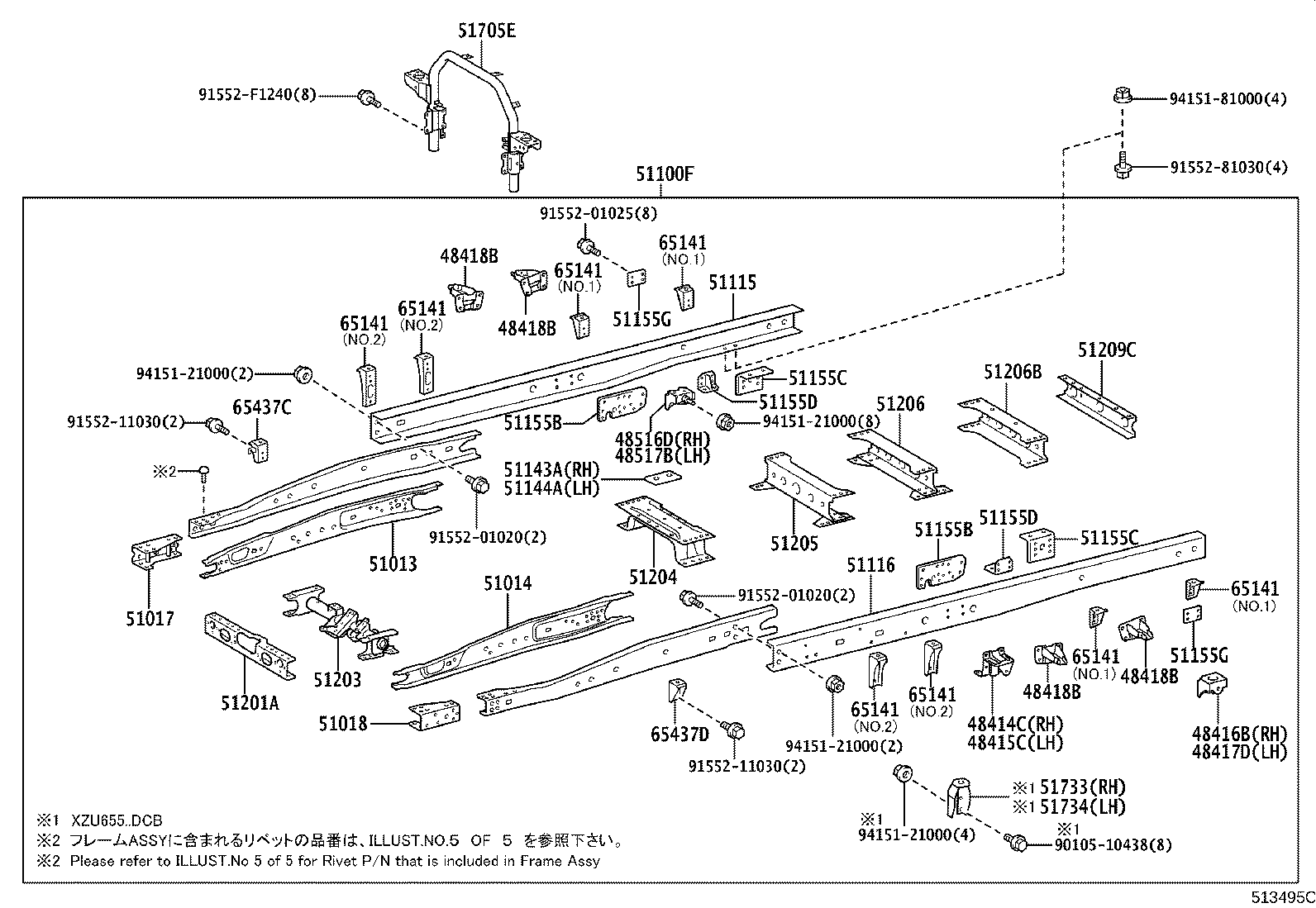

513495C

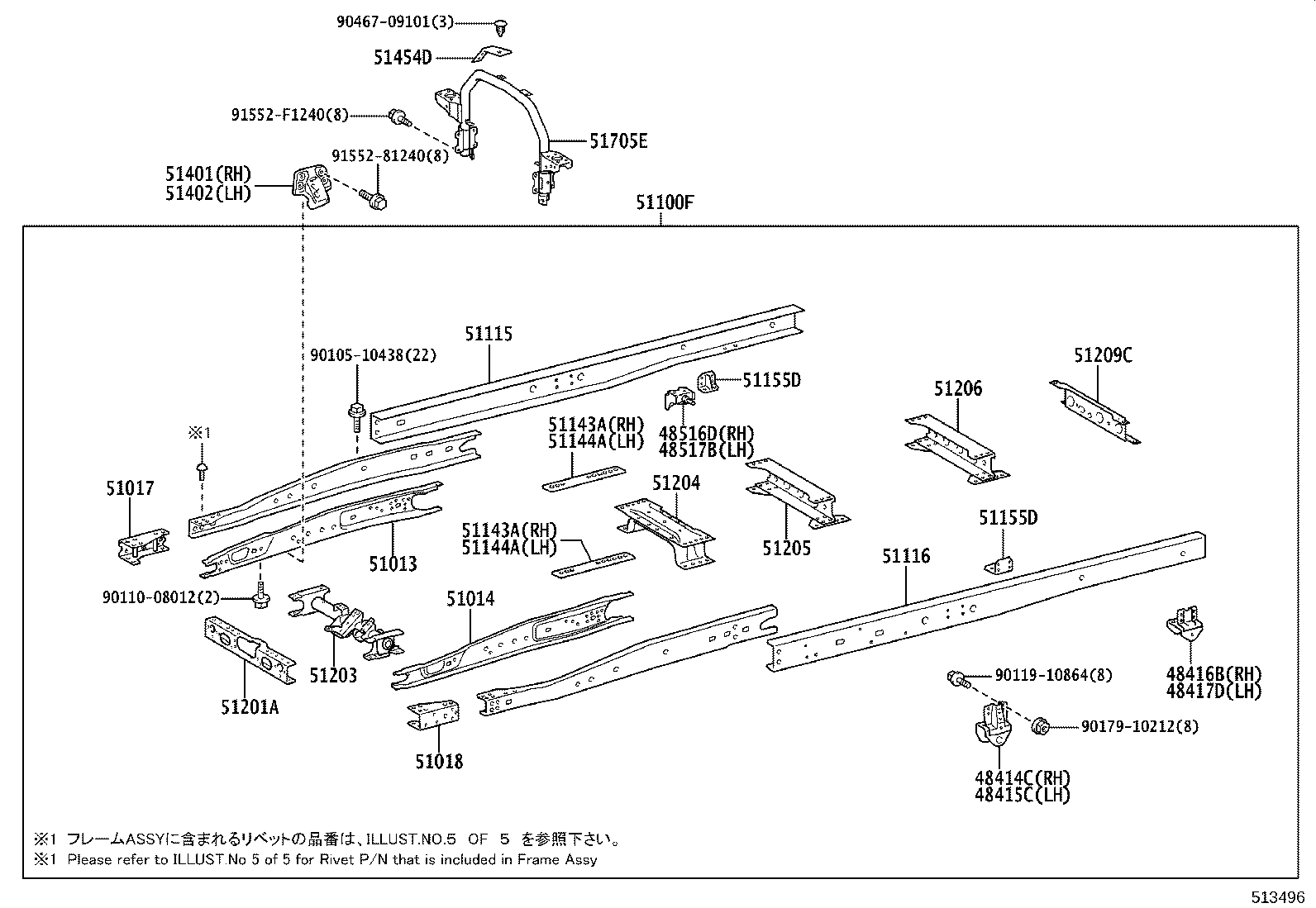

513496

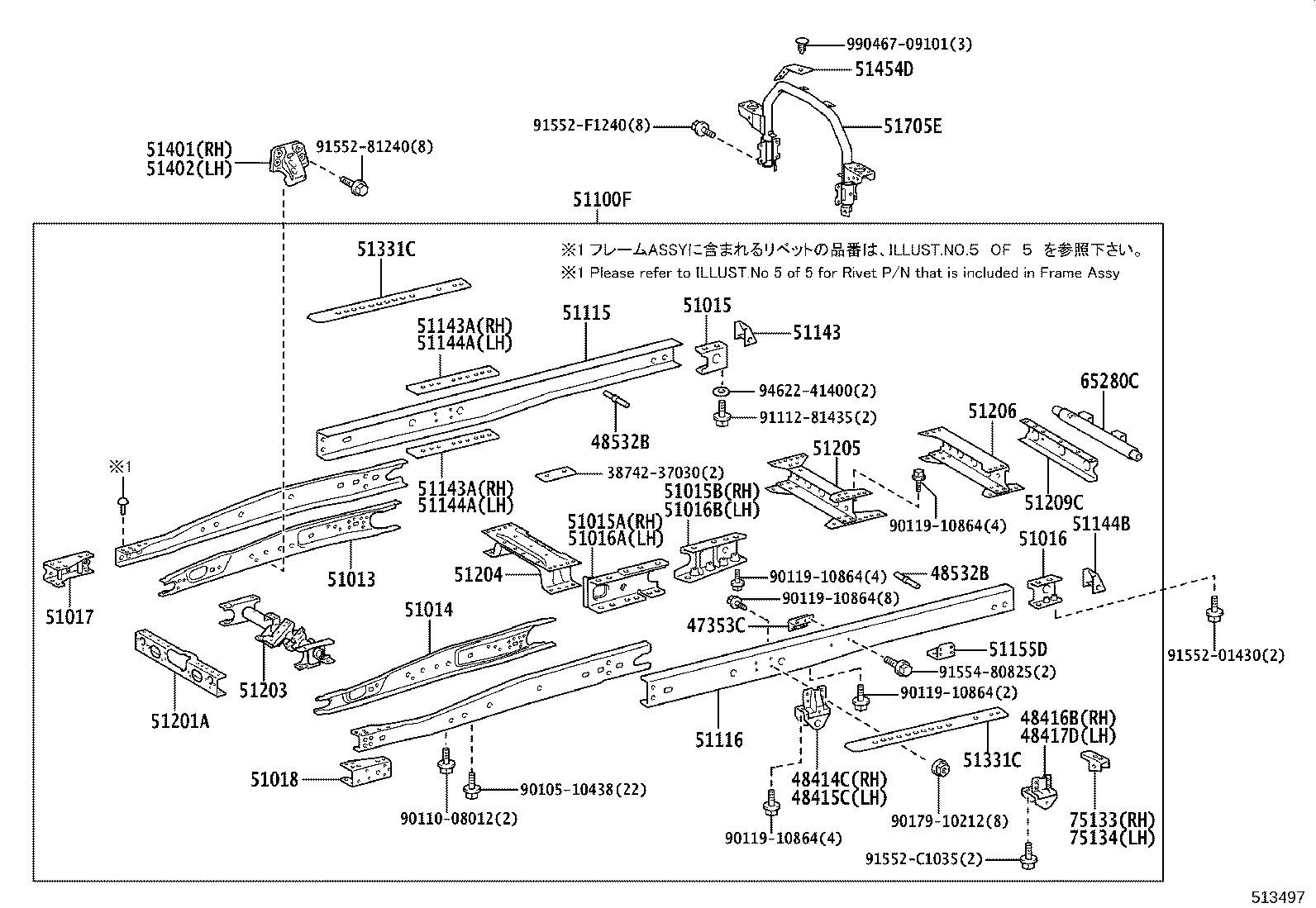

513497

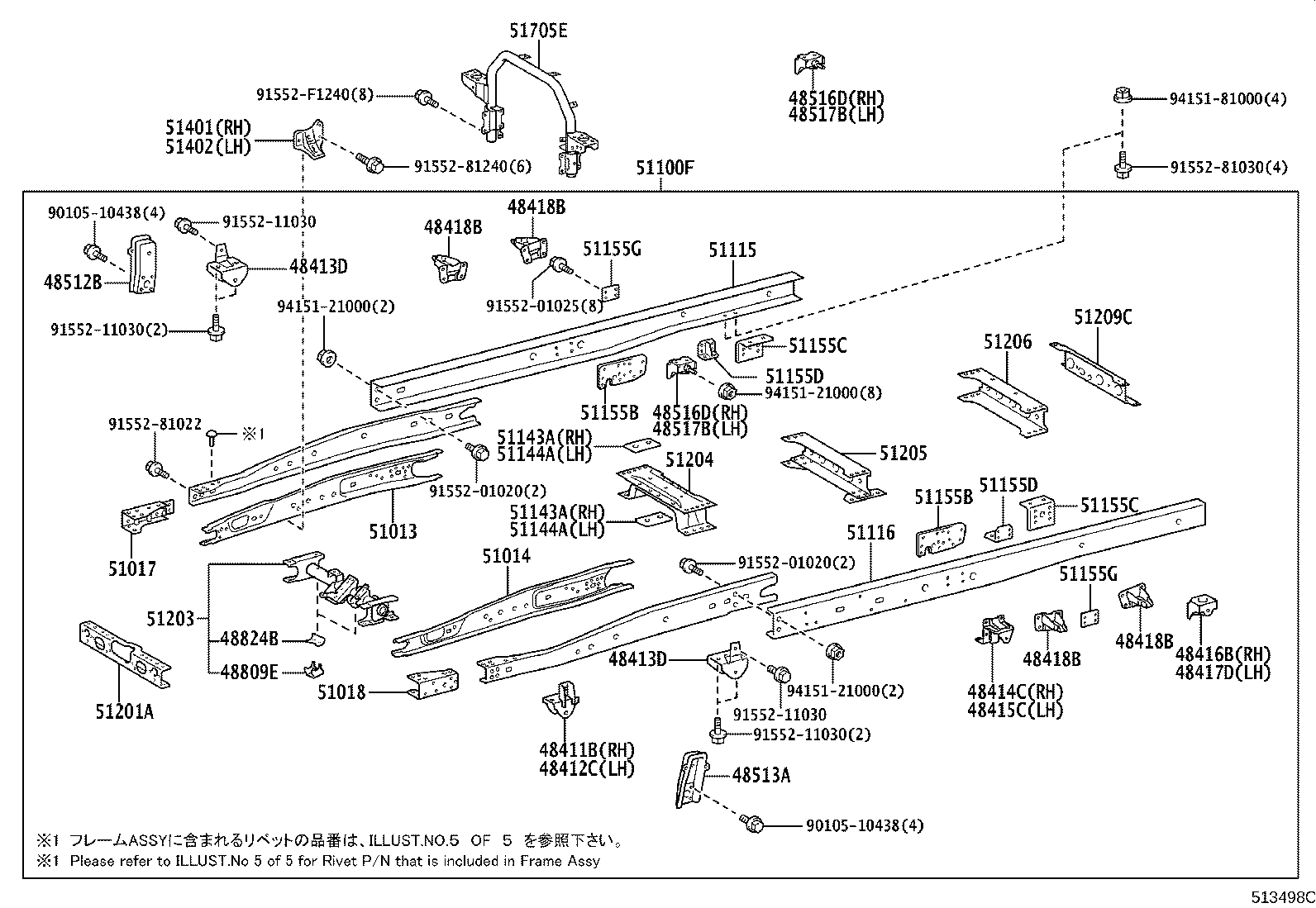

513498C

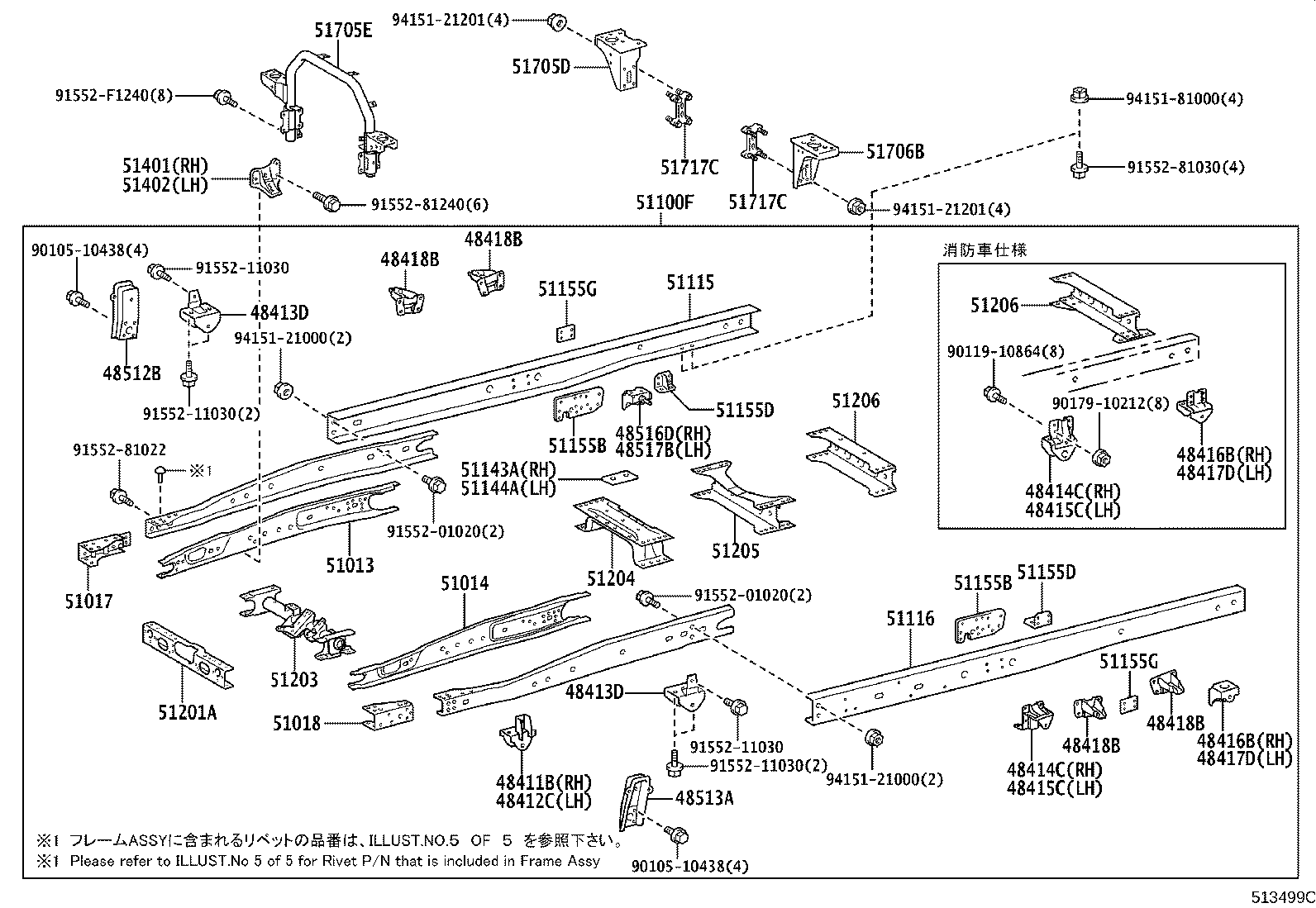

513499C

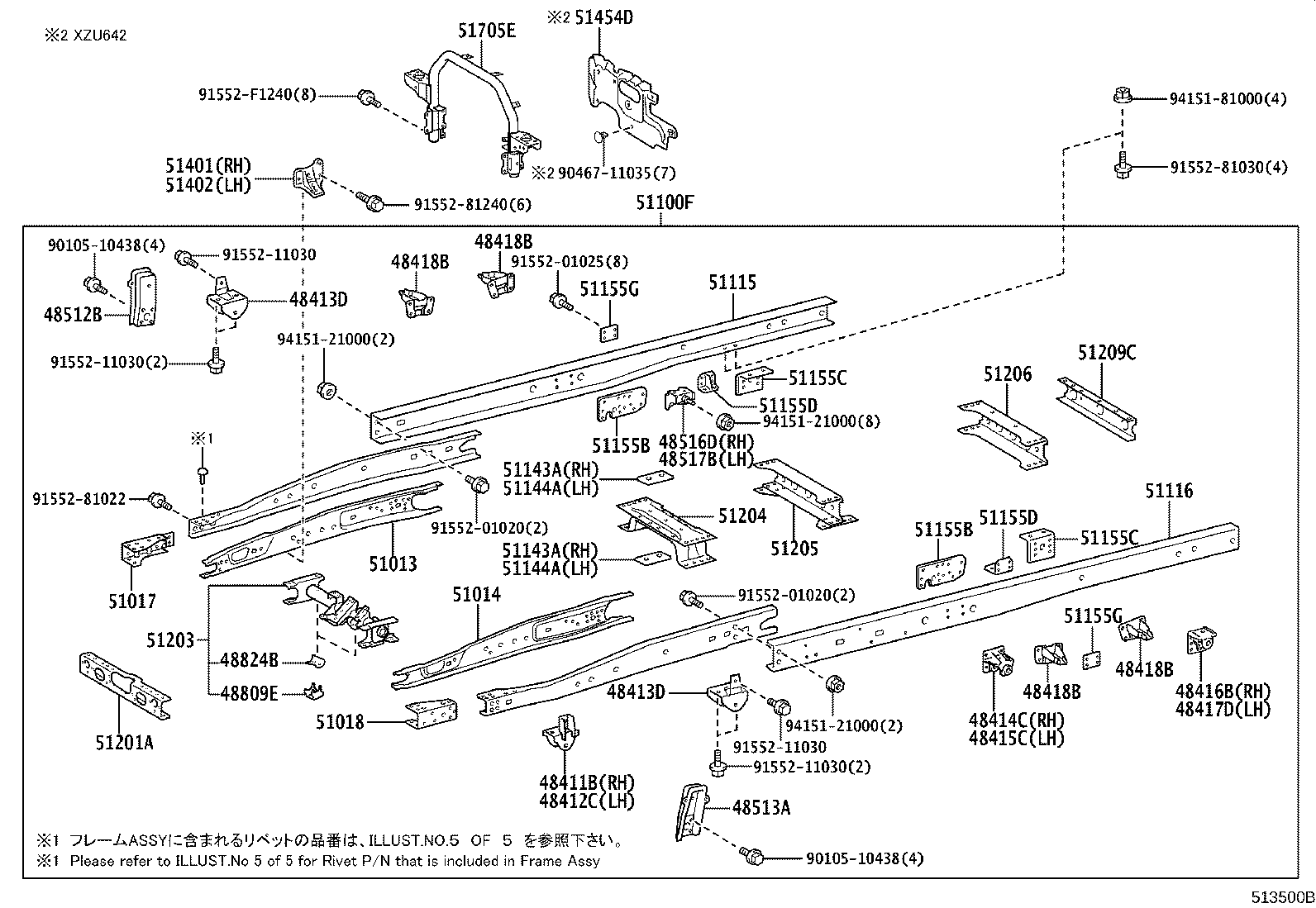

513500B

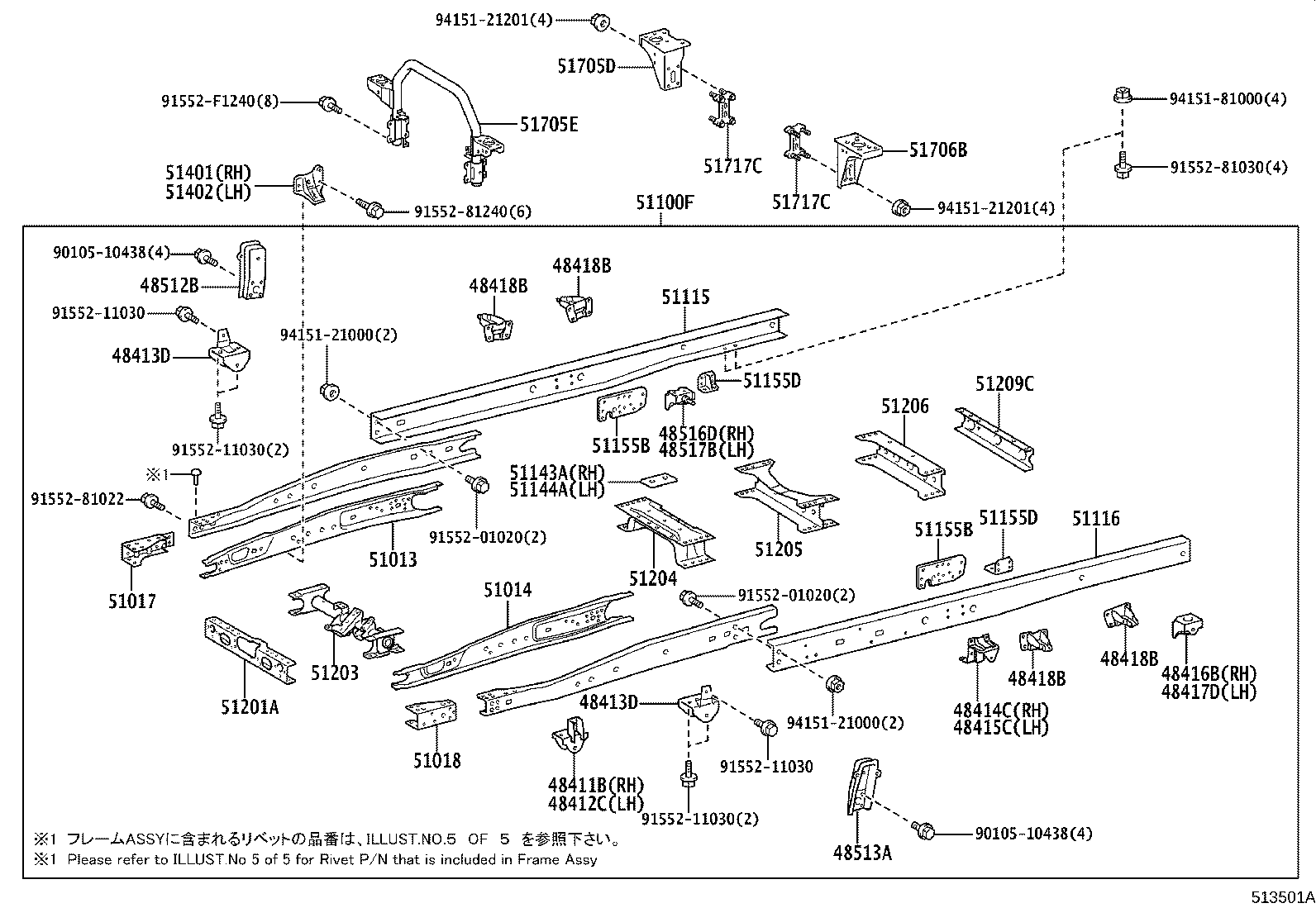

513501A

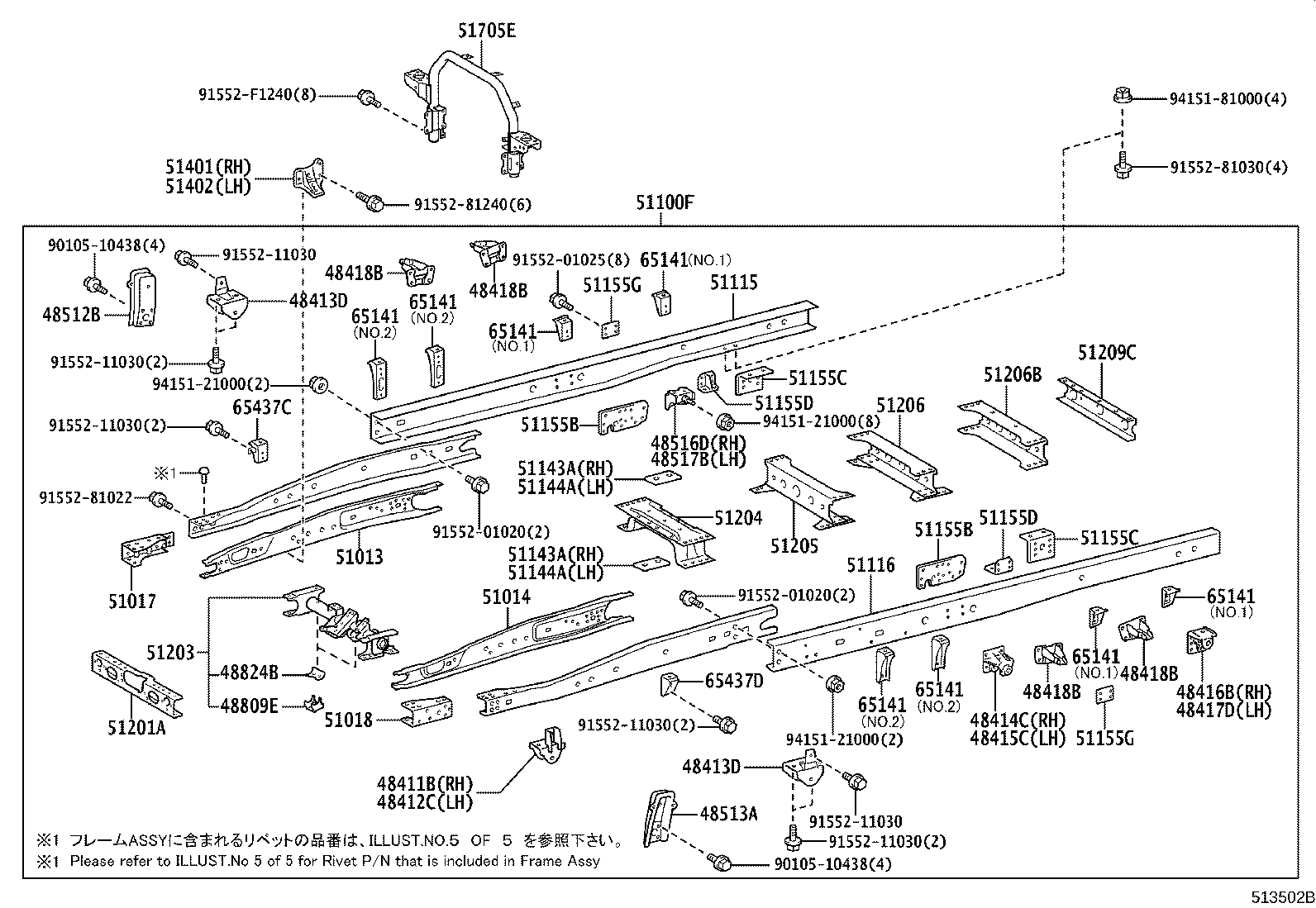

513502B

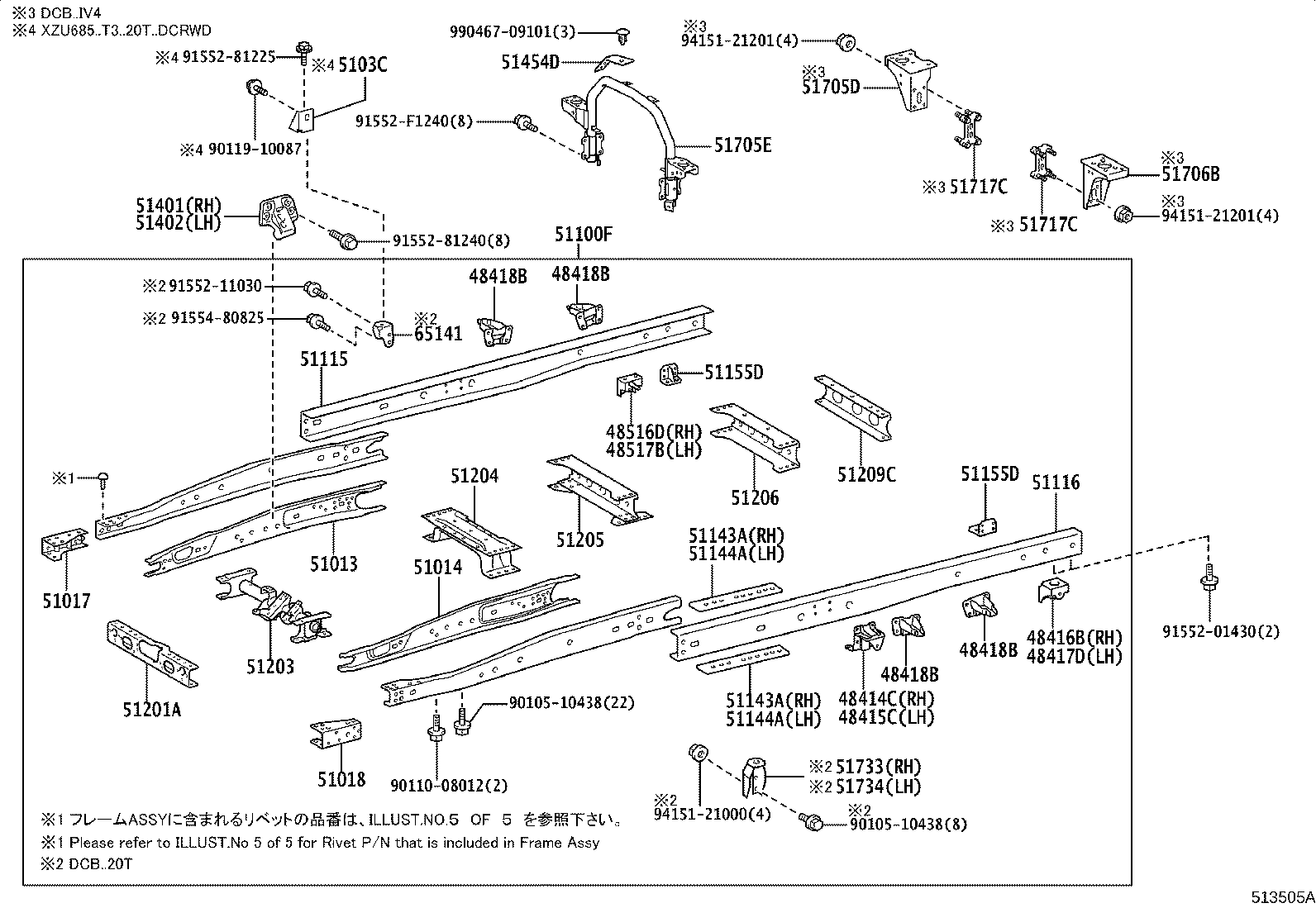

513505A

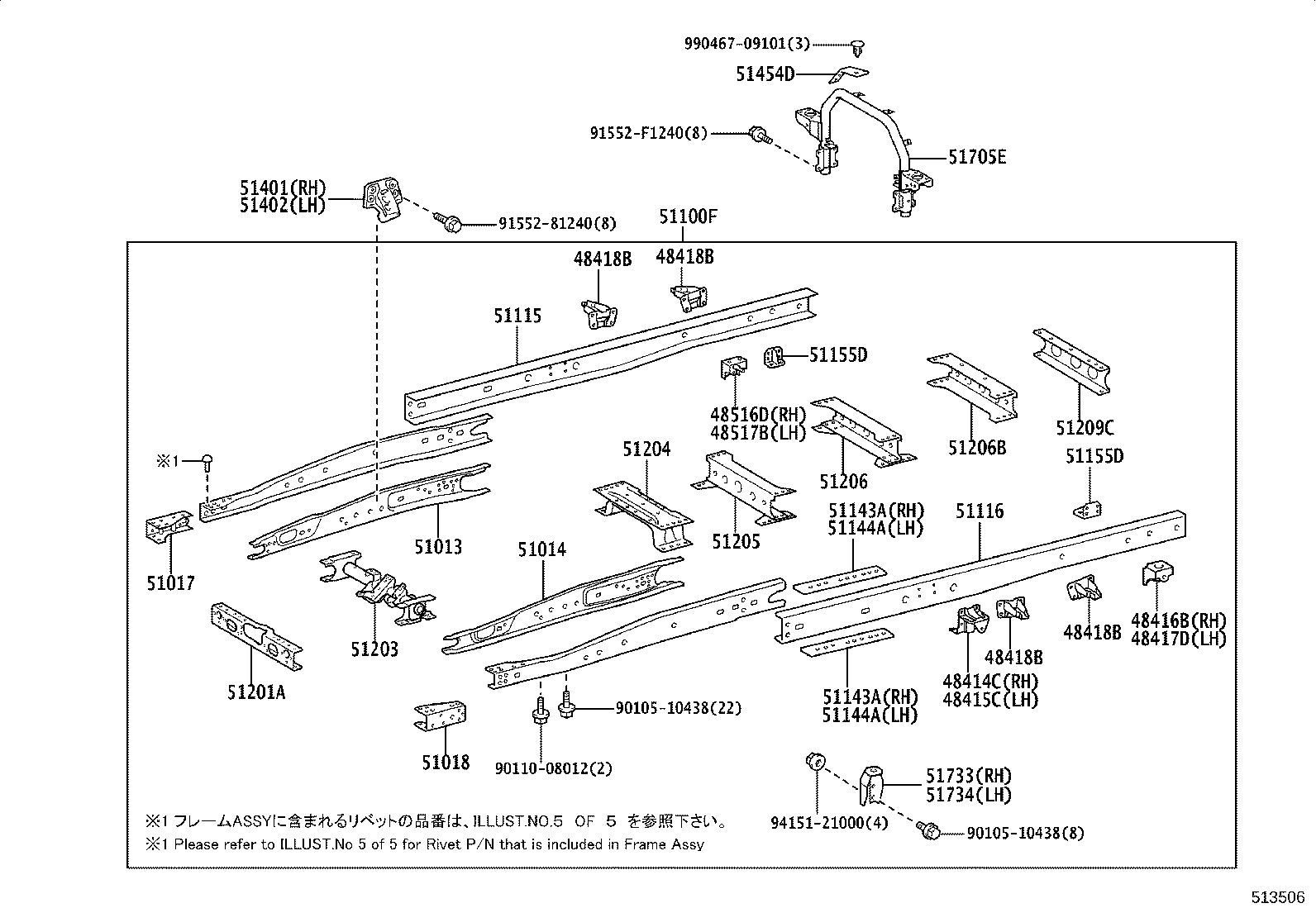

513506

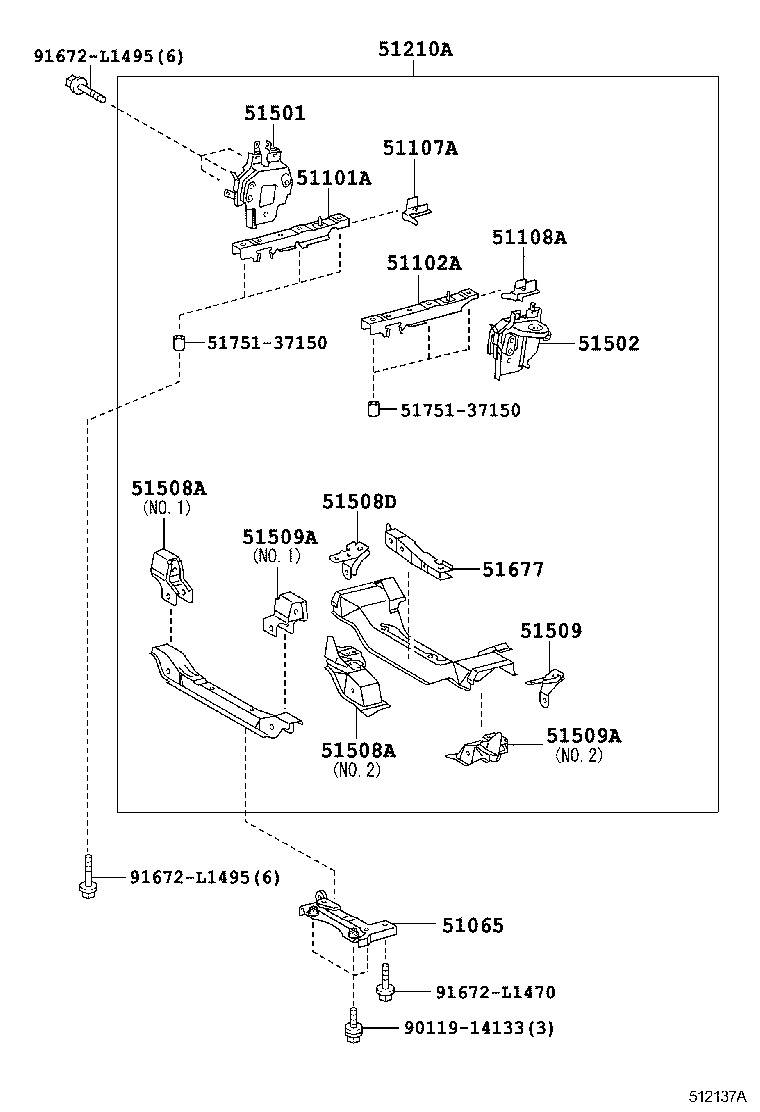

512137A
512137A

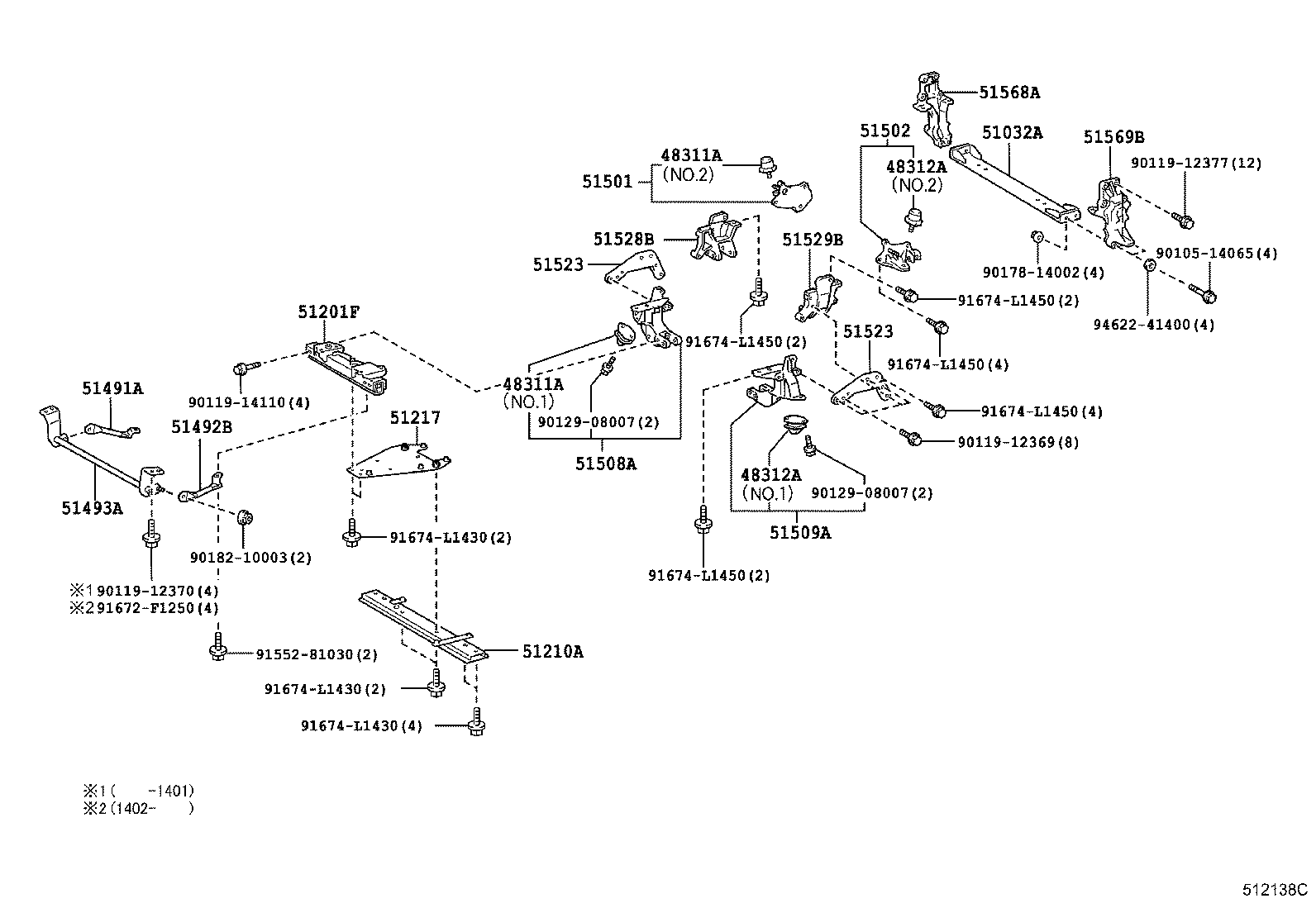

512138C
512138C

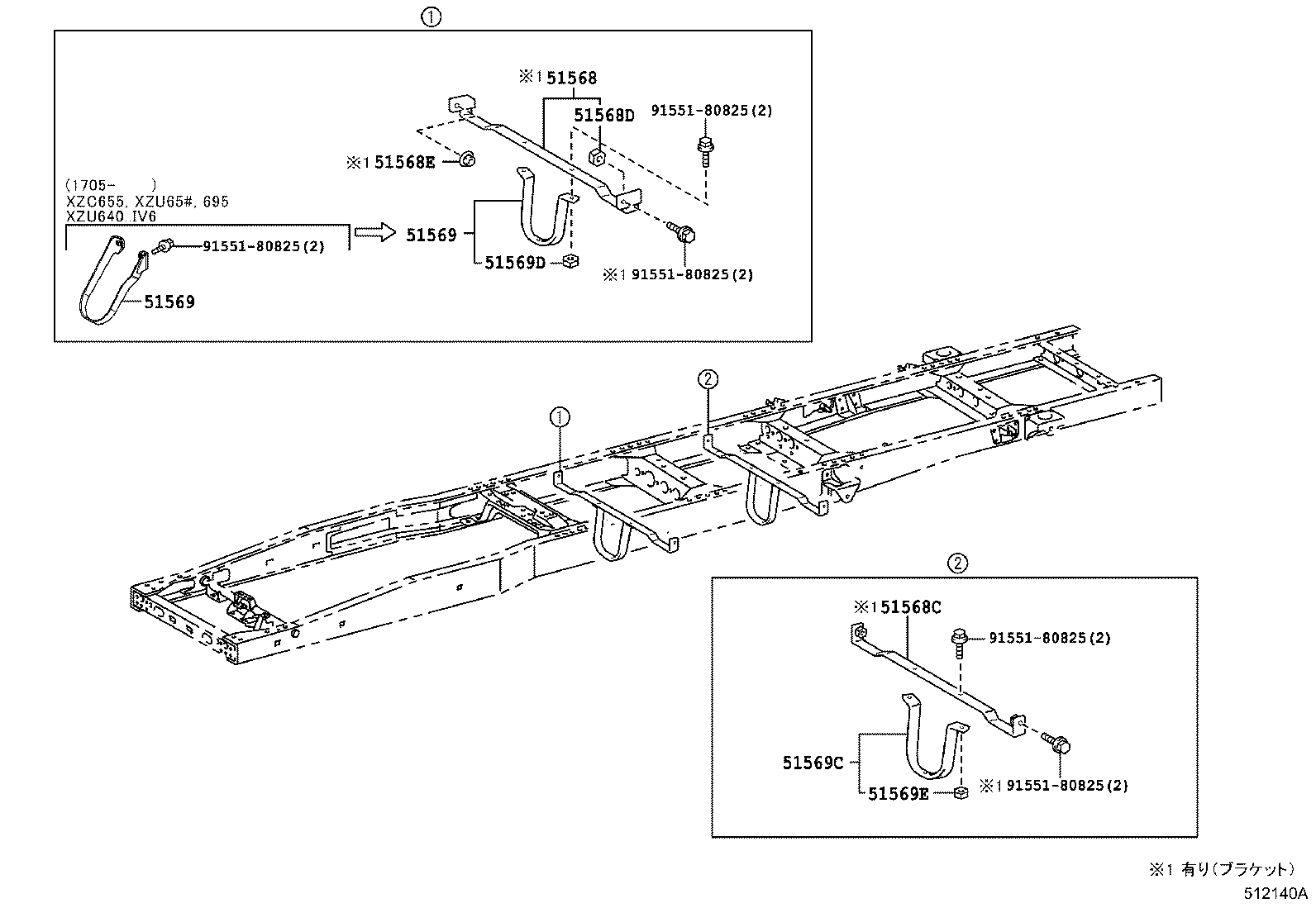

512140A
513540
512142
Part groups
| PNC | Description |
|---|---|
| 17573C | Bracket, Exhaust Pipe Support, NO.3 |
| 17573D | Bracket, Exhaust Pipe Support, NO.3 |
| 17574A | Bracket, Exhaust Pipe Support, NO.4 |
| 38771 | Stay, Trunnion Bracket, RH |
| 38772 | Stay, Trunnion Bracket, LH |
| 42126 | Attachment, Brake 3 Way |
| 44591B | Bracket, Brake Actuator |
| 44592B | Bracket, Brake Actuator, NO.2 |
| 47353C | Bracket, Flexible Hose, NO.3 |
| 47381C | Bracket, Tube Clamp |
| 48311A | Bracket, Hollow Spring, RH |
| 48312A | Bracket, Hollow Spring, LH |
| 48346A | Stopper, Bumper, FR |
| 48411B | Bracket, Spring, NO.1 RH |
| 48412C | Bracket, Spring, NO.1 LH |
| 48413D | Bracket, Spring, NO.2 |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48418B | Bracket, Spring, NO.6 |
| 48419A | Bracket, Spring, NO.7 |
| 48437 | Attachment, Spring Bracket |
| 48512B | Bracket, Front Shock Absorber, Upper RH |
| 48513A | Bracket, Front Shock Absorber, Upper LH |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 48532B | Pin, Rear Shock Absorber Upper Pivot |
| 48543A | Reinforcement, Front Absorber Bracket, RH |
| 48544A | Reinforcement, Front Absorber Bracket, LH |
| 48809E | Bracket Sub-assy, Stabilizer |
| 48824B | Bracket, Stabilizer |
| 51013 | Channel Sub-assy, Side Rail, Inner Front RH |
| 51014 | Channel Sub-assy, Side Rail, Inner Front LH |
| 51015 | Channel Sub-assy, Side Rail, Inner Rear RH, NO.1 |
| 51015A | Channel Sub-assy, Side Rail, Inner Rear RH, NO.2 |
| 51015B | Channel Sub-assy, Side Rail, Inner Rear RH, NO.3 |
| 51016 | Channel Sub-assy, Side Rail, Inner Rear LH, NO.1 |
| 51016A | Channel Sub-assy, Side Rail, Inner Rear LH, NO.2 |
| 51016B | Channel Sub-assy, Side Rail, Inner Rear LH, NO.3 |
| 51017 | Reinforcement Sub-assy, Side Rail, NO.1 RH |
| 51018 | Reinforcement Sub-assy, Side Rail, NO.1 LH |
| 51032A | Member Sub-assy, Anchor Arm Support |
| 5103C | Plate Sub-assy, Side Rail Extension, RH |
| 51065 | Support Sub-assy, Steering Gear Box |
| 51100F | Frame Sub-assy |
| 51101 | Rail, Front Frame Side, RH |
| 51101A | Rail Sub-assy, Front Frame Side, RH |
| 51102 | Rail, Front Frame Side, LH |
| 51102A | Rail Sub-assy, Front Frame Side, LH |
| 51107A | Reinforcement Sub-assy, Side Rail, Rear RH |
| 51108A | Reinforcement Sub-assy, Side Rail, Rear LH |
| 51115 | Rail, Frame Side, Rear RH |
| 51116 | Rail, Frame Side, Rear LH |
| 51143 | Reinforcement, Side Rail, Rear RH |
| 51143A | Reinforcement, Side Rail, Front RH |
| 51144A | Reinforcement, Side Rail, Front LH |
| 51144B | Reinforcement, Side Rail, Rear LH |
| 51155 | Stiffener, Frame Side Rail, Rear RH |
| 51155B | Stiffener, Frame Side Rail, Rear NO.2 |
| 51155C | Stiffener, Frame Side Rail, Rear NO.3 |
| 51155D | Stiffener, Frame Side Rail, Rear NO.1 |
| 51155G | Stiffener, Frame Side Rail, Rear NO.4 |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51201F | Crossmember Sub-assy, Front Suspension |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51210A | Member Assy, Front Suspension |
| 51217 | Reinforcement, Front Crossmember, Lower RH |
| 51221B | Crossmember, Front Suspension |
| 51241B | Crossmember, Frame, NO.4 |
| 51246A | Member, Engine Rear Support |
| 51247A | Reinforcement, Frame NO.4 Crossmember |
| 51321 | Gusset, Crossmember, NO.2 RH |
| 51321B | Gusset, Crossmember, NO.2 |
| 51321C | Bracket, Frame NO.2 Crossmember, RH |
| 51322 | Gusset, Crossmember, NO.2 LH |
| 51325 | Retainer, Frame NO.2 Crossmember |
| 51325A | Retainer, Frame NO.2 Crossmember |
| 51325B | Retainer, Frame NO.2 Crossmember, RH |
| 51326 | Retainer, Frame NO.2 Crossmember, LH |
| 51331C | Gusset, Frame NO.3 Crossmember |
| 51341 | Gusset, Frame NO.4 Crossmember, RH |
| 51349A | Reinforcement, Rear Spring Front Bracket, NO.2 |
| 51351 | Gusset, Crossmember, NO.5 RH |
| 51352 | Gusset, Crossmember, NO.5 LH |
| 51357 | Reinforcement, Rear Spring Rear Bracket, RH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51428 | Reinforce, Engine Mounting, Rear |
| 51431B | Bracket, Engine Rear Mounting |
| 51454D | Silencer, Engine Rear Cover |
| 51481 | Bracket, Power Steering Tube Clamp |
| 51491A | Bar, Under Guard, Front NO.1 |
| 51492B | Bar, Under Guard, Front NO.2 |
| 51493A | Bracket, Under Guard, Front NO.1 |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51508A | Bracket Sub-assy, Lower Arm, RH |
| 51508D | Support Sub-assy, Stabilizer, RH |
| 51509 | Support Sub-assy, Stabilizer |
| 51509A | Bracket Sub-assy, Lower Arm, LH |
| 51523 | Reinforcement, Upper Control Arm Support, RH |
| 51528B | Bracket, Lower Arm Support, Rear RH |
| 51529B | Bracket, Lower Arm Support, Rear LH |
| 51568 | Bracket, Propeller Shaft Guard |
| 51568A | Support, Anchor Arm, Lower RH |
| 51568C | Bracket, Propeller Shaft Guard |
| 51568D | Nut, Hexagon |
| 51568E | Nut, Hexagon |
| 51569 | Guard, Propeller Shaft |
| 51569B | Support, Anchor Arm, Lower LH |
| 51569C | Guard, Propeller Shaft |
| 51569D | Nut, Hexagon |
| 51569E | Nut, Hexagon |
| 51677 | Bracket, Steering Gear Box |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51705A | Bracket Sub-assy, Cab Mounting, NO.3 |
| 51705D | Bracket Sub-assy, Cab Rear Mounting, RH |
| 51705E | Bracket Sub-assy, Cab Rear Mounting |
| 51706B | Bracket Sub-assy, Cab Mounting, NO.3 LH |
| 51706D | Bracket Sub-assy, Cab Rear Mounting, RH |
| 51717C | Plate, Body Support Bracket |
| 51733 | Bracket, Cab Rear Mounting, NO.2 RH |
| 51734 | Bracket, Cab Rear Mounting, NO.2 LH |
| 51751 | Bracket, Body Support, NO.1 |
| 51908C | Bracket Sub-assy, Spare Wheel Carrier |
| 52350A | Step Assy, Back |
| 52355A | Bracket, Back Step |
| 53211E | Support, Radiator |
| 65141 | Support, Main Sill |
| 65280C | Shaft Assy, Vessel Hinge |
| 65289A | Support, Vessel Hinge |
| 65361A | Stay, Vessel Lock, RH |
| 65362A | Stay, Vessel Lock, LH |
| 65437B | Support, Rear Body Guard Frame |
| 65437C | Support, Rear Body Guard Frame, RH |
| 65437D | Support, Rear Body Guard Frame, LH |
| 75133 | Base, Combination Rear Lamp Bracket, RH |
| 75134 | Base, Combination Rear Lamp Bracket, LH |
| 82715K | Bracket, Wiring Harness Clamp |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
